Anexo II: Especificación de los archivos de salida

Resultados ICR-P

Archivo de desfases

Archivo con la información de los desfases calculados durante la ejecución del ICR-P. La Tabla 36 describe su contenido.

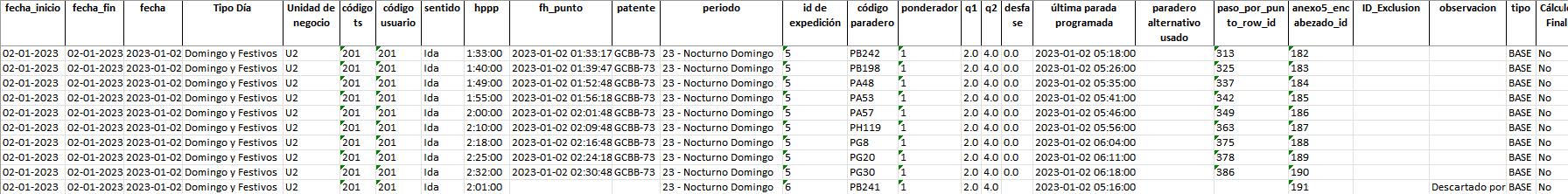

Figura A.29. Ejemplo de la única hoja del archivo de salida “desfases.xlsx”.

Tabla A.36. Contenido del archivo de salida “desfases.xlsx”

Columna	Especificación
fecha_inicio	Fecha de inicio de la ejecución de cálculo.
fecha_fin	Fecha de fin de la ejecución de cálculo.
fecha	Fecha de la medición.
Tipo Día	Nombre del tipo de día.
Unidad de negocio	Número entero que especifica la Unidad de Negocio: 1, 2, 3, etc.
codigo ts	Código Transantiago del servicio al que pertenece la expedición.
codigo usuario	Código Usuario del servicio al que pertenece la expedición.
sentido	Nombre del sentido de la expedición.
hppp	Instante de paso programado en el punto de control.
fh punto	Instante de paso observado en el punto de control.
patente	Patente del bus de la expedición.
periodo	Periodo Transantiago.
id de expedición	Número identificador de la expedición.
código paradero	Código del punto de control.
ponderador	Peso relativo para el punto de control.
q1	Cota mínima del intervalo de paso programado.
q2	Cota máxima del intervalo de paso programado.
desfase	Desfase de la expedición.
última parada programada	Fecha y hora de paso de la última parada programada del tramo horario.
paradero alternativo usado	Código del punto de control alternativo usado en caso de no encontrarse registros en paso por puntos para el punto de control original.
paso_por_punto_row_id	Número de la fila en el archivo de paso por puntos.
anexo5_encabezado_id	Número identificador de la expedición en el anexo 5.
ID_Exclusion	Número de la fila en el archivo Exclusiones, si aplica.
FEO	Factor de eventos operacionales.
FT_ICR	Factor tecnológico para el día de medición.
observación	Texto con observaciones.
Cálculo Final	Toma el valor de “SI” si el archivo corresponde a los resultados del tipo de cálculo: Cálculo Final.

Archivo de resultados ICR-P

Archivo con la información sobre los resultados del cálculo del indicador ICR-P. La Tabla 37 describe el contenido de la pestaña “ICRP_M” que contiene los resultados del ICR-P para el nivel de agregación Unidad de Negocio-Mes (UNM).

Figura A.30. Ejemplo de la hoja “ICRP_M” del archivo de salida “icrp.xlsx”.

Tabla A.37. Contenido de la hoja “ICRP_M” del archivo de salida “icrp.xlsx”.

Columna	Especificación
Unidad de negocio	Código identificador que especifica la Unidad de Negocio: U2, U3, U5, etc.
fecha_inicio	Fecha de inicio de la vigencia del archivo, en formato DD-MM-AAAA.
fecha_fin	Fecha de fin de la vigencia del archivo, en formato DD-MM-AAAA.
ICR-P UNM	ICR-P para el mes (UNM), toma un valor entre 0 y 1.
Numerador UNM	Corresponde a la cantidad de expediciones que están dentro del intervalo programado para cada UNM. Este valor siempre es menor o igual al denominador UNM.
Denominador UNM	Corresponde al total de instantes de paso programados por los puntos de control para el UNM.
Suma de Desfases UNM	Corresponde a la suma de los desfases distintos a cero para el SSM.
Cálculo Final	Toma el valor "Sí" si el tipo de cálculo corresponde al Indicador Final, "No" de lo contrario.

La tabla 38 describe el contenido de la pestaña “ICRP_SSM” que contiene los resultados del ICR-P para el nivel de agregación Servicio-Sentido-Mes (SSM).

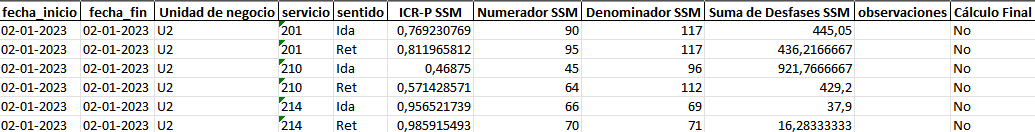

Figura A.31. Ejemplo de la hoja “ICRP_SSM” del archivo de salida “icrp.xlsx”.

Tabla A.38. Contenido de la hoja “ICRP_SSM” del archivo de salida “icrp.xlsx”.

Columna	Especificación
fecha_inicio	Fecha de inicio de la vigencia del archivo, en formato DD-MM-AAAA.
fecha_fin	Fecha de fin de la vigencia del archivo, en formato DD-MM-AAAA.
unidad de negocio	Código identificador que especifica la Unidad de Negocio: U2, U3, U5, etc.
servicio	Código del servicio al que pertenece la expedición.
sentido	Nombre del sentido de la expedición.
ICR-P SSM	ICR-P para el servicio, sentido (SSM), toma un valor entre 0 y 1.
Numerador SSM	Corresponde a la cantidad de expediciones que están dentro del intervalo programado para cada SSM. Este valor siempre es menor o igual al denominador SSM.
Denominador SSM	Corresponde al total de instantes de paso programados por los puntos de control para el SSM.
Suma de Desfases	Corresponde a la suma de los desfases distintos a cero para el SSM.
observaciones	Corresponde a un comentario respecto de no efectuar el cálculo del indicador ICR-P. Las razones pueden ser: “Descartado por PO”, es decir, no hay expediciones programadas en el PO para ese SSM y “Descartado por Exclusión”, que corresponde a SSM excluidos de la medición por razones operacionales, dado que o no es factible o su resultado no refleja el normal funcionamiento de la operación.
Cálculo Final	Toma el valor "Sí" si el tipo de cálculo corresponde al Indicador Final, "No" de lo contrario.

La tabla 39 describe el contenido de la pestaña “ICRP_SSPM” que contiene los resultados del ICR-P para el nivel de agregación Servicio-Sentido-Periodo-Mes (SSPM).

Figura A.32. Ejemplo de la hoja “ICR-P SSPM” del archivo de salida “icrp.xlsx”.

Tabla A.39. Contenido de la hoja “ICR-P SSPM” del archivo de salida “icrp.xlsx”.

Columna	Especificación
fecha_inicio	Fecha de inicio de la vigencia del archivo, en formato DD-MM-AAAA.
fecha_fin	Fecha de fin de la vigencia del archivo, en formato DD-MM-AAAA.
Unidad de negocio	Código identificador que especifica la Unidad de Negocio: U2, U3, U5, etc.
servicio	Código del servicio al que pertenece la expedición.
sentido	Nombre del sentido de la expedición.
periodo	Periodo Transantiago al que corresponden los cálculos.
ICR-P SSPM	ICR-P para el servicio, sentido y periodo (SSPM), toma un valor entre 0 y 1.
Numerador SSPM	Corresponde a la cantidad de expediciones que están dentro del intervalo programado para cada SSPM. Este valor siempre es menor o igual al denominador SSPM.
Denominador SSPM	Corresponde al total de instantes de paso programados por los puntos de control para el SSPM.
Suma de Desfases	Corresponde a la suma de los desfases distintos a cero para el SSPM.
observaciones	Corresponde a un comentario respecto de no efectuar el cálculo del indicador ICR-P. Las razones pueden ser: “Descartado por PO”, es decir, no hay expediciones programadas en el PO para ese SSPM y “Descartado por Exclusión”, que corresponde a SSPM excluidos de la medición por razones operacionales, dado que o no es factible o su resultado no refleja el normal funcionamiento de la operación.
Cálculo Final	Toma el valor "Sí" si el tipo de cálculo corresponde al Indicador Final, "No" de lo contrario.

La tabla 40 describe el contenido de la pestaña “ICRP_SSPD” que contiene los resultados del ICR-P para el nivel de agregación Servicio-Sentido-Periodo-DÍA (SSPM).

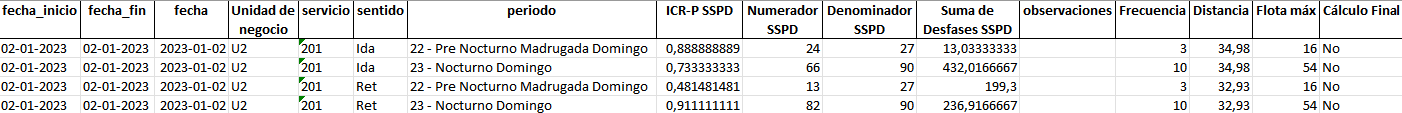

Figura A.33. Ejemplo de la hoja “ICR-P SSPD” del archivo de salida “icrp.xlsx”.

Tabla A.40. Contenido de la hoja “ICR-P SSPD” del archivo de salida “icrp.xlsx”.

Columna	Especificación
fecha_inicio	Fecha de inicio de la vigencia del archivo, en formato DD-MM-AAAA.
fecha_fin	Fecha de fin de la vigencia del archivo, en formato DD-MM-AAAA.
fecha	Día, mes y año al cual corresponden los cálculos.
unidad de negocio	Código identificador que especifica la Unidad de Negocio: U2, U3, U5, etc.
servicio	Código del servicio al que pertenece la expedición.
sentido	Nombre del sentido de la expedición.
periodo	Periodo Transantiago al que corresponden los cálculos.
ICR-P SSPD	ICR-P para el servicio, sentido, periodo y día de medición (SSPD), toma un valor entre 0 y 1.
Numerador SSPD	Corresponde a la cantidad de expediciones que están dentro del intervalo programado para cada SSPD. Este valor siempre es menor o igual al denominador SSPD.
Denominador SSPD	Corresponde al total de instantes de paso programados por los puntos de control para el SSPD.
Suma de Desfases	Corresponde a la suma de los desfases distintos a cero para el SSPD.
Frecuencia PO	Corresponde al número de expediciones por hora para ese SSPD.
Distancia PO	Corresponde a la distancia base del SSPD.
Observación SSPD	Corresponde a un comentario respecto de no efectuar el cálculo del indicador ICR-P. Las razones pueden ser: “Descartado por PO”, es decir, no hay expediciones programadas en el PO para ese SSPD y “Descartado por Exclusión”, que corresponde a SSPD excluidos de la medición por razones operacionales, dado que o no es factible o su resultado no refleja el normal funcionamiento de la operación.
Cálculo Final	Toma el valor "Sí" si el tipo de cálculo corresponde al Indicador Final, "No" de lo contrario.

La tabla 41 describe el contenido de la pestaña “ICRP_SE” que contiene los resultados del ICR-P para el nivel de agregación Servicio-Expedición (SE).

Figura A.34. Ejemplo de la hoja “ICR-P SE” del archivo de salida “icrp.xlsx”.

Tabla A.41. Contenido de la hoja “ICR-P SE” del archivo de salida “icrp.xlsx”.

Columna	Especificación
fecha_inicio	Fecha de inicio de la vigencia del archivo, en formato DD-MM-AAAA.
fecha_fin	Fecha de fin de la vigencia del archivo, en formato DD-MM-AAAA.
fecha	Día, mes y año al cual corresponden los cálculos.
unidad_de_negocio	Código identificador que especifica la Unidad de Negocio: U2, U3, U5, etc.
servicio	Código del servicio al que pertenece la expedición.
sentido	Nombre del sentido de la expedición.
id_expedicion	Identificador de la expedición programada según Anexo 5.
Desfase SE	Resultado del desfase para la expedición.
Numerador desfase SE	Corresponde a la suma de los desfases efectivos iguales a 0 de la expedición programada considerando una ponderación en sus puntos de control y el parámetro exponente del desfase.
Denominador desfase SE	Corresponde al total de desfases efectivos iguales a 0 para la expedición programada.
Suma simple de Desfases	Corresponde a la suma de los desfases efectivos para la expedición programada.
observaciones	Corresponde a un comentario respecto de no efectuar el cálculo del indicador ICR-P. Las razones pueden ser: “Descartado por PO”, es decir, no hay expediciones programadas en el PO para ese SE, y “Descartado por Exclusión”, que corresponde a SE excluidos de la medición por razones operacionales, dado que o no es factible o su resultado no refleja el normal funcionamiento de la operación.
Cálculo Final	Toma el valor "Sí" si el tipo de cálculo corresponde al Indicador Final, "No" de lo contrario.

Resultados ICR-I

Cumplimiento ICR-I

Cada hoja del archivo .xlsx “Cumplimiento” contiene el resultado de niveles de cumplimiento para el ICR-I para uno de los niveles de agregación: SSPD, SSPM, SSM y UNM. La tabla 42 muestra los campos estándar de cada hoja del archivo “Cumplimiento”.

Figura A.35. Ejemplo del archivo de salida “Cumplimiento” para la hoja “SSPD”.

Tabla A.42 Contenido del archivo de salida “Cumplimiento”.

Columna	Especificación
Fecha Inicio	Corresponde al primer día del mes de cálculo.
Fecha Fin	Corresponde al último día del cálculo del mes.
Porcentaje Mínimo	Nivel mínimo del rango de evaluación del valor del indicador.
Porcentaje Máximo	Nivel máximo del rango de evaluación del valor del indicador.
Tipo de Cumplimiento	Corresponde al tipo de cumplimiento según el rango evaluado.
Cantidad Ocurrencias	Cantidad de eventos que se registran en el tipo de cumplimiento.

Reporte ICR-I

El archivo Reporte ICR-I se compone de 4 hojas con los resultados del ICR-I para cada nivel de agregación y su trazabilidad.

La tabla 43 describe el contenido de la primera hoja del archivo, correspondiente a los resultados del ICR-I para cada servicio-sentido, periodo y día de medición (SSPD) en el intervalo de ejecución de cálculo.

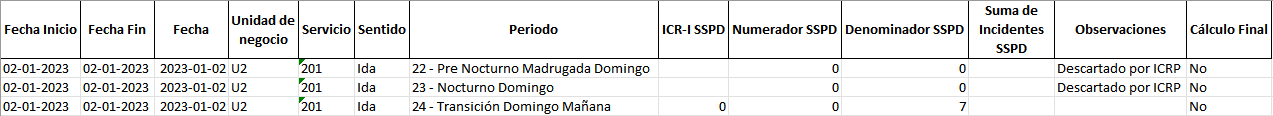

Figura A.35. Ejemplo del archivo de salida “ICR-I SSPD” para la hoja “ICRI-SSPD”.

Tabla A.43 Ejemplo del archivo de salida “ICR-I SSPD” para la hoja “ICRI-SSPD”.

Columna	Especificación
Fecha Inicio	Fecha de inicio de la vigencia del archivo, en formato DD-MM-AAAA.
Fecha Fin	Fecha de fin de la vigencia del archivo, en formato DD-MM-AAAA.
Fecha	Día, mes y año al cual corresponden los cálculos.
Unidad de Negocio	Código identificador que especifica la Unidad de Negocio: U2, U3, U5, etc.
Servicio	Código del servicio al que pertenece la expedición.
Sentido	Nombre del sentido de la expedición.
Periodo	Periodo Transantiago al que corresponden los cálculos.
ICR-I SSPD	ICR-I para el servicio, sentido, periodo y día de medición (SSPD), toma un valor entre el 0 y el 1.
Numerador SSPD	Corresponde a la cantidad de intervalos observados donde no ocurre un incidente para cada SSPD. Este valor siempre es menor o igual al denominador SSPD.
Denominador SSPD	Corresponde al total de intervalos programados para el SSPD.
Suma de Incidentes	Corresponde a la suma de los desfases distintos a cero para el SSPD.
Frecuencia PO	Corresponde al número de expediciones por hora para ese SSPD.
Distancia PO	Corresponde a la distancia base del SSPD.
Observación SSPD	Corresponde a un comentario respecto de no efectuar el cálculo del indicador ICR-I. Las razones pueden ser “Descartado por PO”, es decir, no hay expediciones programadas en el PO para ese SSPD y, “Descartado por Exclusión”, que corresponde a SSPD excluidos de la medición por razones operacionales, dado que o no es factible o su resultado no refleja el normal funcionamiento de la operación.
Cálculo Final	Toma el valor “Sí” si el tipo de cálculo corresponde al Indicador Final, “No” de lo contrario.

La tabla 44 por su parte describe el contenido de la segunda hoja del archivo, correspondiente a los resultados del ICR-I para cada servicio-sentido y periodo (SSPM) en el intervalo de ejecución de cálculo.

Figura A.36. Ejemplo del archivo de salida “ICR-I SSPD” para la hoja “ICRI-SSPM”.

Tabla A.44 Ejemplo del archivo de salida “ICR-I SSPD” para la hoja “ICRI-SSPM”.

Columna	Especificación
Fecha Inicio	Fecha de inicio de la vigencia del archivo, en formato DD-MM-AAAA.
Fecha Fin	Fecha de fin de la vigencia del archivo, en formato DD-MM-AAAA.
Unidad de Negocio	Código identificador que especifica la Unidad de Negocio: U2, U3, U5, etc.
Servicio	Código del servicio al que pertenece la expedición.
Sentido	Nombre del sentido de la expedición.
Periodo	Periodo Transantiago al que corresponden los cálculos.
ICR-I SSPM	ICR-I para el servicio, sentido y periodo (SSPM), toma un valor entre el 0 y el 1.
Numerador SSPM	Corresponde a la cantidad de intervalos observados donde no ocurre un incidente para cada SSPM. Este valor siempre es menor o igual al denominador SSPM.
Denominador SSPM	Corresponde al total de intervalos programados para el SSPM.
Suma de Incidentes	Corresponde a la suma de los desfases distintos a cero para el SSPM.
Frecuencia PO	Corresponde al número de expediciones por hora para ese SSPM.
Distancia PO	Corresponde a la distancia base del SSPM.
Observación SSPM	Comentario respecto a no efectuar el cálculo del indicador ICR-I. Las razones pueden ser: • “Descartado por PO” (sin expediciones programadas en el PO). • “Descartado por Exclusión” (casos donde no es factible o no refleja la operación normal).
Cálculo Final	Toma el valor “Sí” si el tipo de cálculo corresponde al Indicador Final, “No” de lo contrario.

A continuación, se describe la tercera hoja del archivo, correspondiente a los resultados del ICR-I para cada servicio-sentido (SSM) en el intervalo de ejecución de cálculo.

Figura A.37. Ejemplo del archivo de salida “ICR-I SSPD” para la hoja “ICRI-SSM”.

Tabla A.45 Ejemplo del archivo de salida “ICR-I SSPD” para la hoja “ICRI-SSM”.

Columna	Especificación
Fecha Inicio	Fecha de inicio de la vigencia del archivo, en formato DD-MM-AAAA.
Fecha Fin	Fecha de fin de la vigencia del archivo, en formato DD-MM-AAAA.
Unidad de Negocio	Código identificador que especifica la Unidad de Negocio: U2, U3, U5, etc.
Servicio	Código del servicio al que pertenece la expedición.
Sentido	Nombre del sentido de la expedición.
ICR-I SSM	ICR-I para el servicio y sentido (SSM), toma un valor entre 0 y 1.
Numerador SSM	Cantidad de intervalos observados donde no ocurre un incidente para cada SSM. Este valor siempre es menor o igual al Denominador SSM.
Denominador SSM	Total de intervalos programados para el SSM.
Suma de Incidentes	Corresponde a la suma de los desfases distintos a cero para el SSM.
Observación SSM	Comentario respecto de no efectuar el cálculo del indicador ICR-I. Las razones pueden ser: • “Descartado por PO”: sin expediciones programadas en el PO. • “Descartado por Exclusión”: SSM excluidos por razones operacionales, dado que no es factible o el resultado no refleja la operación normal.
Cálculo Final	Toma el valor “Sí” si el tipo de cálculo corresponde al Indicador Final, “No” de lo contrario.

La cuarta y última hoja del archivo “Reporte ICR-I”, corresponde a los resultados del ICR-I para la unidad de negocio (UNM) en el intervalo de ejecución de cálculo.

Figura A.38. Ejemplo del archivo de salida “ICR-I SSPD” para la hoja “ICRI-M”.

Tabla A.46 Ejemplo del archivo de salida “ICR-I SSPD” para la hoja “ICRI-M”.

Columna	Especificación
Fecha Inicio	Fecha de inicio de la vigencia del archivo, en formato DD-MM-AAAA.
Fecha Fin	Fecha de fin de la vigencia del archivo, en formato DD-MM-AAAA.
Unidad de Negocio	Código identificador que especifica la Unidad de Negocio: U2, U3, U5, etc.
ICR-I UNM	ICR-I para la Unidad de Negocio (UNM), toma un valor entre 0 y 1.
Numerador UNM	Cantidad de intervalos observados donde no ocurre un incidente para cada UNM. Este valor siempre es menor o igual al Denominador UNM.
Denominador UNM	Total de intervalos programados para el UNM.
Suma de Incidentes	Corresponde a la suma de los desfases distintos a cero para el UNM.
Cálculo Final	Toma el valor “Sí” si el tipo de cálculo corresponde al Indicador Final, “No” de lo contrario.

Insumos programados

Corresponde a las metas a ser evaluadas en el Indicador ICR-I.

Tabla A.47. Contenido del archivo de salida “Insumos programados”.

Columna	Especificación
Fecha	Fecha de la medición.
NombrePO	Programa de Operaciones al que pertenecen los cálculos.
TipoDia	Tipo de día correspondiente a la fecha.
Servicio	Código Transantiago del servicio al que pertenece la expedición.
Sentido	Nombre del sentido de la expedición.
Max Ancho Intervalo	Máximo intervalo registrado en el SSPD según el PO.
Holgura	Cálculo de la holgura según SSPD.
Tiempo Aceptable	Tiempo Aceptable para el SSPD.
Intervalo Med Prog	Intervalo promedio del SSPD según el PO.
Num Intervalos Prog	Número de intervalos registrados en el SSPD, se correlaciona con el número de salidas (expediciones) programadas para el SSPD según el PO.
Periodo	Periodo Transantiago.

Intervalos observados

Otra salida corresponde a un archivo .txt con los intervalos observados para cada servicio-sentido-periodo día y su trazabilidad. La tabla 48 muestra la especificación del archivo de salida con los intervalos observados para cada servicio-sentido-periodo y día y los elementos utilizados para su obtención.

Tabla A.48. Contenido del archivo de salida “Intervalos observados”

Columna	Especificación
Fecha Contable	Fecha de la medición, corresponde a la fecha de salida de la expedición.
Fecha Hora PuntoControl	Fecha y hora de paso por el punto de control.
Servicio	Código Transantiago del servicio al que pertenece la expedición.
Sentido	Nombre del sentido de la expedición.
PuntoControl	Identificador del Punto de Control por el cual pasa la expedición (CI, PC, CT).
AnchoIntervaloObs	Valor del intervalo observado entre la expedición observada y la expedición siguiente.
Periodo	Periodo Transantiago.
ID de Paso	ID de viaje de expedición de medición.
ID Siguiente	ID de viaje de expedición siguiente a la expedición de medición.

Incidentes

Corresponde a los valores de los incidentes calculados, es la comparación entre los intervalos observados y el tiempo aceptable. Esta comparación da origen al indicador y a la suma de incidentes.

Tabla A.49. Contenido del archivo de salida “Incidentes”

Columna	Especificación
Fecha Contable	Fecha de la medición, corresponde a la fecha de salida de la expedición.
Fecha Hora PuntoControl	Fecha y hora de paso por el punto de control.
Servicio	Código Transantiago del servicio al que pertenece la expedición.
Sentido	Nombre del sentido de la expedición.
PuntoControl	Identificador del Punto de Control por el cual pasa la expedición (CI, PC, CT).
Incidente	Incidente, en minutos.
Periodo	Periodo Transantiago.

Resultados ICF

Cumplimiento ICF

Cada hoja del archivo .xlsx “Cumplimiento” contiene el resultado de niveles de cumplimiento para el ICF en cada uno de los niveles de agregación: SSPD, SSPM, SSM y UNM. La tabla 50 muestra los campos estándar de cada hoja del archivo “Cumplimiento”.

Figura A.38. Ejemplo del archivo de salida “cumplimiento” para la hoja “SSM”.

Tabla A.50. Contenido del archivo de salida “Cumplimiento”.

Columna	Especificación
Fecha Inicio	Corresponde al primer día del mes de cálculo.
Fecha Fin	Corresponde al último día del cálculo del mes.
Frecuencia Mínima	Nivel mínimo del rango del tipo de frecuencia.
Frecuencia Máxima	Nivel máximo del rango del tipo de frecuencia.
Porcentaje Mínimo	Nivel mínimo del rango de evaluación del valor del indicador.
Porcentaje Máximo	Nivel máximo del rango de evaluación del valor del indicador.
Tipo de Frecuencia	Corresponde al tipo de frecuencia según el rango evaluado.
Tipo de Cumplimiento	Corresponde al tipo de cumplimiento según el rango evaluado.
Cantidad Ocurrencias	Cantidad de eventos que se registran en el tipo de cumplimiento.

Reporte ICF

El archivo Reporte ICF se compone de 4 hojas con los resultados del ICF para cada nivel de agregación y su trazabilidad.

La tabla 51 describe el contenido de la primera hoja del archivo, correspondiente a los resultados del ICF para cada servicio-sentido, periodo y día de medición (SSPD) en el intervalo de ejecución de cálculo.

Figura A.39. Ejemplo del archivo de salida “icf” para la hoja “ICF_SSPDT”.

Tabla A.51. Contenido del archivo de salida “icf” para la hoja “ICF_SSPDT”.

Columna	Especificación
Fecha Inicio	Fecha de inicio de la vigencia del archivo, en formato DD-MM-AAAA.
Fecha Fin	Fecha de fin de la vigencia del archivo, en formato DD-MM-AAAA.
Fecha	Día, mes y año al cual corresponden los cálculos.
Unidad de Negocio	Código identificador que especifica la Unidad de Negocio: U2, U3, U5, etc.
Servicio	Código del servicio al que pertenece la expedición.
Sentido	Nombre del sentido de la expedición.
Periodo	Periodo Transantiago al que corresponden los cálculos.
ICF SSPD	ICF para el servicio, sentido, periodo y día de medición (SSPD), toma un valor entre el 0 y el 1.
Numerador SSPD	Corresponde a la cantidad de expediciones observadas en el SSPD. Este valor siempre es menor o igual al denominador SSPD.
Denominador SSPD	Corresponde al total de expediciones programadas para el SSPD.
Salidas Observadas	Corresponde a la cantidad de expediciones observadas en el SSPD sin factores de corrección. Si no se aplican correcciones, es igual al “Numerador SSPD”.
Frecuencia PO	Corresponde al número de expediciones por hora para ese SSPD.
Distancia PO	Corresponde a la distancia base del SSPD.
Observación SSPD	Comentario respecto de no efectuar el cálculo del indicador ICF. Puede ser “Descartado por PO” o “Descartado por Exclusión” por razones operacionales.

La Tabla 52 por su parte describe el contenido de la segunda hoja del archivo, correspondiente a los resultados del ICF para cada servicio-sentido y periodo (SSPM) en el intervalo de ejecución de cálculo.

Figura A.40. Ejemplo del archivo de salida “icf” para la hoja “ICF_SSPT”.

Tabla A.52. Contenido del archivo de salida “icf” para la hoja “ICF_SSPT”.

Columna	Especificación
Fecha Inicio	Fecha de inicio de la vigencia del archivo, en formato DD-MM-AAAA.
Fecha Fin	Fecha de fin de la vigencia del archivo, en formato DD-MM-AAAA.
Unidad de Negocio	Código identificador que especifica la Unidad de Negocio: U2, U3, U5, etc.
Servicio	Código del servicio al que pertenece la expedición.
Sentido	Nombre del sentido de la expedición.
Periodo	Periodo Transantiago al que corresponden los cálculos.
ICF SSPM	ICF para el servicio, sentido y periodo (SSPM), toma un valor entre el 0 y el 1.
Numerador SSPM	Corresponde a la cantidad de expediciones observadas en el SSPM. Este valor siempre es menor o igual al denominador SSPM.
Denominador SSPM	Corresponde al total de expediciones programadas para el SSPM.
Salidas Observadas SSPM	Corresponde a la cantidad de expediciones observadas en el SSPM sin factores de corrección. Si no se aplican correcciones, es igual al “Numerador SSPM”.
Fecha Inicio	Fecha de inicio de la vigencia del archivo, en formato DD-MM-AAAA.
Fecha Fin	Fecha de fin de la vigencia del archivo, en formato DD-MM-AAAA.
Unidad de Negocio	Código identificador que especifica la Unidad de Negocio: U2, U3, U5, etc.
Servicio	Código del servicio al que pertenece la expedición.
Sentido	Nombre del sentido de la expedición.
Periodo	Periodo Transantiago al que corresponden los cálculos.
ICF SSPM	ICF para el servicio, sentido y periodo (SSPM), toma un valor entre el 0 y el 1.
Numerador SSPM	Corresponde a la cantidad de expediciones observadas en el SSPM. Este valor siempre es menor o igual al denominador SSPM.
Denominador SSPM	Corresponde al total de expediciones programadas para el SSPM.
Salidas Observadas SSPM	Corresponde a la cantidad de expediciones observadas en el SSPM sin factores de corrección. Si no se aplican correcciones, es igual al “Numerador SSPM”.
Frecuencia PO	Corresponde al número de expediciones por hora para ese SSPM.
Distancia PO	Corresponde a la distancia base del SSPM.
Observación SSPM	Corresponde a un comentario respecto de no efectuar el cálculo del indicador ICF. Las razones pueden ser “Descartado por PO” (no hay expediciones programadas en el PO para ese SSPM) y “Descartado por Exclusión” (SSPM excluidos de la medición por razones operacionales, debido a que no es factible o su resultado no refleja el funcionamiento normal de la operación).

A continuación, se describe la tercera hoja del archivo, correspondiente a los resultados del ICF para cada servicio-sentido (SSM) en el intervalo de ejecución de cálculo.

Figura A.41. Ejemplo del archivo de salida “icf” para la hoja “ICF_SST”.

Tabla A.53. Contenido del archivo de salida “icf” para la hoja “ICF_SST”.

Columna	Especificación
Fecha Inicio	Fecha de inicio de la vigencia del archivo, en formato DD-MM-AAAA.
Fecha Fin	Fecha de fin de la vigencia del archivo, en formato DD-MM-AAAA.
Unidad de Negocio	Código identificador que especifica la Unidad de Negocio: U2, U3, U5, etc.
Servicio	Código del servicio al que pertenece la expedición.
Sentido	Nombre del sentido de la expedición.
ICF SSM	ICF para el servicio, sentido (SSM), toma un valor entre el 0 y el 1.
Numerador SSM	Corresponde a la cantidad de expediciones observadas en el SSM. Este valor siempre es menor o igual al denominador SSM.
Denominador SSM	Corresponde al total de expediciones programadas para el SSM.
Salidas Observadas SSM	Corresponde a la cantidad de expediciones observadas en el SSM sin factores de corrección. Si no se aplican correcciones, es igual al “Numerador SSM”.
Observación SSM	Corresponde a un comentario respecto de no efectuar el cálculo del indicador ICF. Las razones pueden ser “Descartado por PO” (no hay expediciones programadas en el PO para ese SSM) y “Descartado por Exclusión” (SSM excluidos de la medición por razones operacionales, debido a que no es factible o su resultado no refleja el funcionamiento normal de la operación).

La cuarta y última hoja del archivo “Reporte ICF”, corresponde a los resultados del ICF para la unidad de negocio (UNM) en el intervalo de ejecución de cálculo.

Figura A.42. Ejemplo del archivo de salida “icf” para la hoja “ICF_T”.

Tabla A.54. Contenido del archivo de salida “icf” para la hoja “ICF_T”.

Columna	Especificación
Fecha Inicio	Fecha de inicio de la vigencia del archivo, en formato DD-MM-AAAA.
Fecha Fin	Fecha de fin de la vigencia del archivo, en formato DD-MM-AAAA.
Unidad de Negocio	Código identificador que especifica la Unidad de Negocio: U2, U3, U5, etc.
ICF UNM	ICF para la Unidad de Negocio (UNM), toma un valor entre el 0 y el 1.
Numerador UNM	Corresponde a la cantidad de expediciones observadas en el SSM. Este valor siempre es menor o igual al denominador SSM.
Denominador UNM	Corresponde al total de expediciones programadas para el SSM.
Salidas Observadas UNM	Corresponde a la cantidad de expediciones observadas en el SSM sin factores de corrección. Si no se aplican correcciones, es igual al “Numerador UNM”.

Resultados ICT

Reporte ICT

El archivo Reporte ICT se compone de 5 hojas con los resultados del ICT para cada nivel de agregación y su trazabilidad.

La primera hoja “ICT_UN” contiene el resultado del ICT en el intervalo de ejecución para cada Unidad de Negocio.

Tabla A.55. Contenido de la primera hoja “ICT_UN” del archivo “ict”.

Campo	Descripción
Unidad de Negocio	Código de la UN.
ICPKH	Periodo Resultado del indicador ICT.

La Tabla 56 describe el contenido de la segunda hoja del archivo “ict”, correspondiente al resultado del ICT para cada intervalo de media hora.

Figura A.43. Ejemplo del archivo de salida “ict" para la hoja “ICT_DMh”.

Tabla A.56. Contenido de la segunda hoja ”ICT_DMh” del archivo “ict”.

Campo	Descripción
Fecha	Fecha de la medición.
Unidad de Negocio	Código de la UN.
Día	Tipo de día al que pertenece la medición.
00:00 a 23:30 ICT	ICT para el intervalo de media hora. Existe un campo para cada una de las 48 medias-horas del día.

La Tabla 57 describe el contenido de la tercera hoja del archivo “ict”, correspondiente a la cantidad de buses en circulación para cada intervalo de media hora.

Figura A.44. Ejemplo del archivo de salida “ict" para la hoja “ICT_DMh”.

Tabla A.57. Contenido de la tercera hoja ”Bus Circulación” del archivo “Reporte ICT”.

Campo	Descripción
Fecha	Fecha de la medición.
Unidad de Negocio	Código de la UN.
Día	Tipo de día al que pertenece la medición.
00:00 a 23:30	Cantidad de buses circulando para el intervalo de media hora. Existe un campo para cada una de las 48 medias-horas del día.

La cuarta hoja del archivo “Reporte ICT”, corresponde al perfil plazas-km circulando. La Tabla 51 describe su contenido.

Figura A.45. Ejemplo del archivo de salida “ict" para la hoja “Plazas Circulando”.

Tabla A.58. Contenido de la cuarta hoja ”Plazas Circulando” del archivo “Reporte ICT”. | Campo | Descripción | |-------------------------|-----------------------------------------------------------------------| | Fecha | Fecha de la medición. | | Unidad de Negocio | Código de la UN. | | Día | Tipo de día al que pertenece la medición. | | 00:00 a 23:30 | Cantidad de plazas-km circulando para el intervalo de media hora. |

La quinta hoja del archivo “Reporte ICT”, corresponde al perfil plazas-km teórico. La tabla 59 describe su contenido.

Figura A.46. Ejemplo del archivo de salida “ict" para la hoja “Plazas Programadas”.

Tabla A.59. Contenido de la quinta hoja ”Plazas Programadas” del archivo “ict”.

Campo	Descripción
Fecha	Fecha de la medición.
Unidad de Negocio	Código de la UN.
Día	Tipo de día al que pertenece la medición.
00:00 a 23:30	Cantidad de plazas-km programadas para el intervalo de media hora.

Para la fase IId, existe un archivo adicional corresponde al resultado del ICT por SSPD. La tabla 60 describe su contenido.

Figura A.47. Ejemplo del archivo de salida “ict" para la hoja “ICTSSPD”.

Tabla A.60. Contenido de la hoja ”ICTSSPD” del archivo “ict”.

Campo	Descripción
Unidad de Negocio	Código de la UN.
Servicio	Servicio de medición.
Sentido	Sentido de la medición [Ida, Ret].
Día	Tipo de día al que pertenece la medición.
ICT	Resultado del indicador ICT.

Perfil teórico

Figura A.48. Ejemplo del archivo de salida “perfil teórico”.

Tabla A.61. Contenido del archivo de salida “perfil teórico”.

Campo	Descripción
Unidad de Negocio	Código de la UN.
Rango fechas	Rango de fechas de la medición.
Tipo de día	Tipo de día del perfil plazas-km teórico.
Servicio	Servicio de medición.
Dirección	Sentido de la medición [I, R].
00:00 a 23:30	Plazas-km teóricas para el intervalo de media hora.
