Datos de entrada

[Mauricio]

Los datos de entrada para el sistema de detección de desvios corresponden a los datos de la red como trazados, paradas, diccionario de servicios y datos de operación como las expediciones y los pulsos GPS. Estos datos deben ser entregados en el FTP de CityRed, en la carpeta ADHERENCIA, la cual tiene la siguiente estructura:

Por cada programa de operación se debe sumar una nueva carpeta dentro de la carpeta POS, nombrada con la fecha de inicio de ese programa de operación con el formato AAAA-MM-DD. Dentro de esta carpeta deben existir los archivos con los formatos descritos a continuacion:

Tabla resumen con todos los archivos

Anexo 3

Descripción:

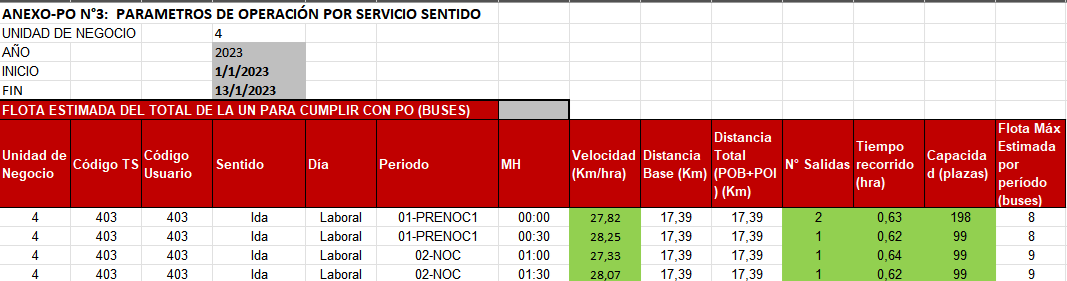

Figura A.1. Ejemplo de pestaña “Parámetros” del Anexo 3.

Tabla A.1. Especificaciones del Anexo 3 del PO

Tipo	Atributo	Descripción
Carpeta	Nombre	El nombre de la carpeta debe ser “anexo3”.
Carpeta	Nombre	Dentro de la carpeta “anexo3” debe existir una carpeta para cada Unidad de Negocio a calcular.
Archivo	Nombre	En el nombre se debe especificar el intervalo de vigencia del archivo “DDMMAAAA_DDMMAAAA”, que corresponde a la fecha de inicio y fin de la vigencia.
Archivo	Nombre	La fecha de fin de la vigencia no puede ser más antigua que la del inicio.
Archivo	Formato	El formato del archivo debe ser .xlsx.
Archivo	Formato	Debe existir una hoja en el archivo de nombre “Parámetros”.
Archivo	Formato	La hoja “Parámetros” debe contener una tabla con encabezado desde la fila 7 y la siguiente estructura de columnas: ● Columna A: Unidad de Negocio ● Columna B: Código TS ● Columna C: Código Usuario ● Columna D: Sentido ● Columna E: Tipo día ● Columna F: N° Periodo ● Columna G : MH ● Columna H: Velocidad (Km/hora) ● Columna I: Distancia Base (Km) ● Columna J: Distancia Total (POB+POI) (Km) ● Columna K: N° Salidas ● Columna L: Tiempo recorrido (hora) ● Columna Ñ: Capacidad (plazas) ● Columna N: Flota Máx. Estimada por servicio-período (buses)
Archivo	Formato	Los datos comienzan desde la fila 8.
Columna	Unidad de Negocio	Número entero y no vacío. Debe existir en el diccionario de Unidades de Negocio.
Columna	Código TS	No puede estar vacío. Debe existir en el diccionario de Servicios (columna “cod_ts”).
Columna	Sentido	Debe contener uno de los siguientes valores: ["Ida", "Ret"].
Columna	Tipo día	No puede estar vacío. Valores válidos: ["Laboral", "Sabado", "Domingo y Festivos"].
Columna	MH	Hora en formato HH:MM:SS (24 horas). Debe estar en el intervalo [00:00:00, 23:30:00].
Columna	Distancia	Número entero o decimal, no vacío.
Columna	N° Salidas	Número entero y no vacío.

Anexo 5

Descripcion:

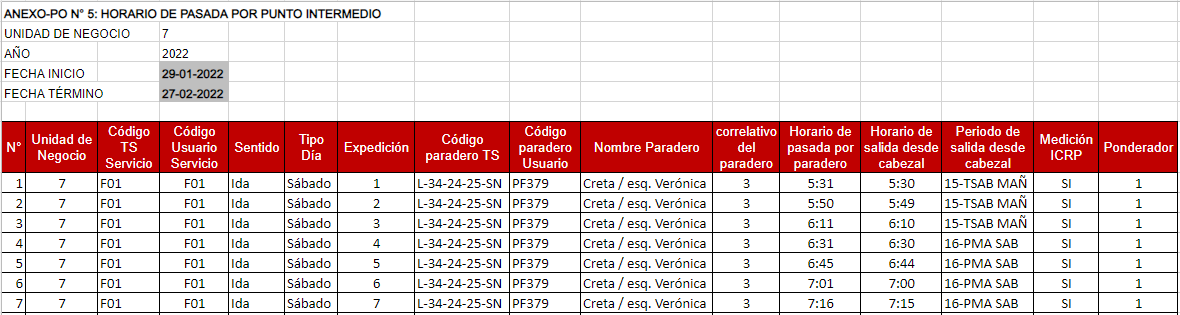

Figura A.2 Ejemplo de pestaña “Horarios de pasada” del Anexo 5.

Tabla A.2. Especificaciones del archivo de entrada Anexo 5.

Tipo	Atributo	Descripción de validación
Carpeta	Nombre	El nombre de la carpeta debe ser “anexo5”.
Archivo	Nombre	En el nombre se debe especificar el intervalo de vigencia del archivo: “DDMMAAAA_DDMMAAAA”.
Archivo	Nombre	La fecha de fin de la vigencia no puede ser más antigua que la del inicio.
Archivo	Formato	El formato del archivo debe ser .xlsx.
Archivo	Formato	Debe existir una hoja en el archivo de nombre “Horarios de pasada”.
Archivo	Formato	La hoja debe contener una tabla cuyo encabezado inicia en la fila 6, con la siguiente estructura de columnas: ● Columna A: N° ● Columna B: Unidad de Negocio ● Columna C: Código TS Servicio ● Columna D: Código Usuario Servicio ● Columna E: Sentido ● Columna F: Tipo Día ● Columna G: Expedición ● Columna H: Código paradero TS ● Columna I: Código paradero Usuario ● Columna J: Nombre Paradero ● Columna K: correlativo del paradero ● Columna L: Horario de pasada ● Columna M: Horario de salida ● Columna N: Periodo de salida desde cabezal ● Columna O: Medición ICRP ● Columna P: Ponderador
Archivo	Formato	Los datos comienzan desde la fila 8.
Columna	N°	Número entero y no vacío.
Columna	Unidad de Negocio	Número entero y no vacío. Debe existir en el diccionario de Unidades de Negocio.
Columna	Código TS Servicio	No puede estar vacío. Debe existir en la columna “cod_ts” del diccionario de Servicios.
Columna	Sentido	Debe contener uno de los siguientes valores: ["Ida", "Ret"].
Columna	Tipo Día	No puede estar vacío. Valores válidos: ["Laboral", "Sabado", "Domingo y Festivos"].
Columna	Expedición	Número entero y no vacío.
Columna	Código paradero TS	No puede estar vacío.
Columna	Correlativo del paradero	Número entero y no vacío.
Columna	Horario de pasada por paradero	Hora en formato HH:MM o HH:MM:SS. Debe estar en el intervalo [00:00:00, 23:59:59].
Columna	Horario de salida desde cabezal	Hora en formato HH:MM o HH:MM:SS. Debe estar en el intervalo [00:00:00, 23:59:59].
Columna	Medición ICRP	Debe contener uno de los siguientes valores: ["SI", "NO"].
Columna	Ponderador	Debe contener uno de los siguientes valores: 0 o 1.

Anexo 8

Descripción:

Tabla A.3. Especificaciones generales del archivo de entrada Anexo 8.

Tipo	Atributo	Descripción de validación
Carpeta	Nombre	El nombre de la carpeta debe ser “anexo8”.
Archivo	Nombre	En el nombre se debe especificar el intervalo de vigencia del archivo: “DDMMAAAA_DDMMAAAA”.
Archivo	Nombre	La fecha de fin de la vigencia no puede ser más antigua que la del inicio.
Archivo	Formato	El formato del archivo debe ser .xlsx.
Archivo	Formato	Debe existir una hoja en el archivo de nombre “Capacidades”.
Archivo	Formato	El nombre de cada hoja distinta a la hoja “Capacidades” debe existir en la columna “cod_ts” del diccionario de Servicios.

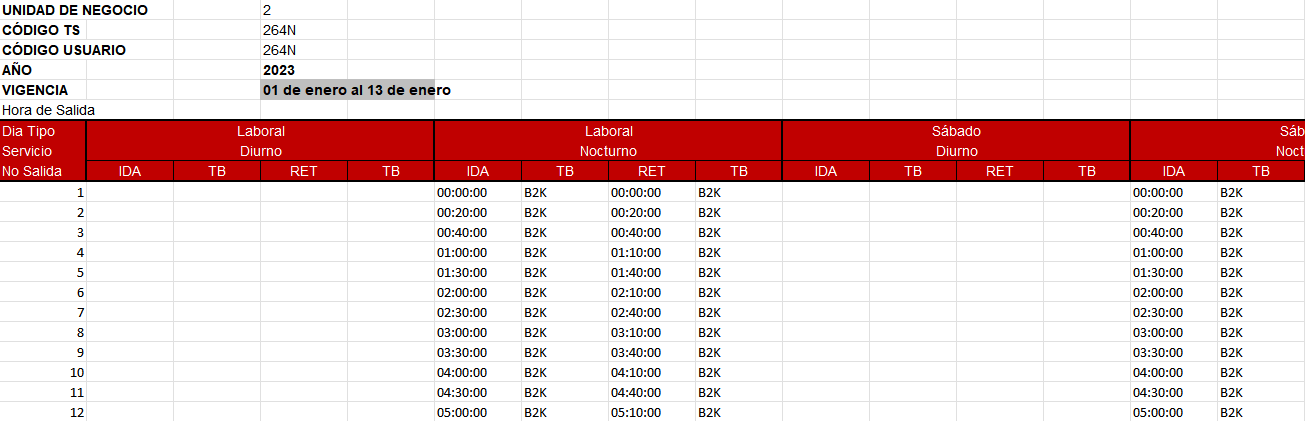

Figura A.3. Ejemplo de la pestaña “264N” del Anexo 8, que contiene el itinerario para el servicio 246N.

Tabla A.4. Especificaciones en las hojas de los itinerarios de los servicios en el Anexo 8.

Tipo	Atributo	Descripción de validación
Carpeta	Nombre	El nombre de la carpeta debe ser “anexo8”.
Archivo	Nombre	En el nombre se debe especificar el intervalo de vigencia del archivo: “DDMMAAAA_DDMMAAAA”.
Archivo	Nombre	La fecha de fin de la vigencia no puede ser más antigua que la del inicio.
Archivo	Formato	El formato del archivo debe ser .xlsx.
Archivo	Formato	Debe existir una hoja en el archivo de nombre “Capacidades”.
Archivo	Formato	El nombre de cada hoja distinta a “Capacidades” debe existir en la columna “cod_ts” del diccionario de Servicios.
Archivo	Formato	La hoja debe contener una tabla que inicia en la fila 7 y que contiene tres filas de encabezado: • Fila 7:  ○ Columna A: “Dia Tipo”  ○ Columnas B y F: “Laboral”  ○ Columnas J y N: “Sábado”  ○ Columnas R y V: “Domingo y Festivos” • Fila 8:  ○ Columna A: “Servicio”  ○ Columnas B, J y R: “Diurno”  ○ Columnas F, N y V: “Nocturno” • Fila 9:  ○ Columna A: “No Salida”  ○ Columnas B, F, J, N, R, V: “IDA”  ○ Columnas C, E, G, I, K, M, O, Q, S, U, W, Y: “TB”  ○ Columnas D, H, L, P, T, X: “REGRESO”
Archivo	Formato	Los datos comienzan en la fila 10.
Columna	IDA	Hora en formato HH:MM:SS, en sistema de 24 horas. Valores en intervalo [00:00:00, 23:59:59].
Columna	TB	No puede estar vacío ni contener el texto vacío (“”). Los valores deben existir en la columna “TipoBus” del diccionario de Capacidades.
Columna	REGRESO	Hora en formato HH:MM:SS, en sistema de 24 horas. Valores en intervalo [00:00:00, 23:59:59].

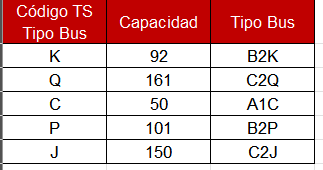

Figura A.4 Ejemplo de pestaña “Capacidades” del Anexo 8.

Tabla A.5. Especificaciones en la hoja “Capacidades” del Anexo 8.

Tipo	Atributo	Descripción de validación
Archivo	Formato	La hoja “Capacidades” debe contener una tabla que inicia en la fila 2. En la fila 1 se debe especificar el siguiente encabezado: • Columna A: “Código TS Tipo Bus” • Columna B: “Capacidad” • Columna C: “TipoBus”
Archivo	Formato	Los datos de cada campo comienzan desde la fila 2.
Columna	TipoBus	El campo no puede estar vacío, ni contener el texto vacío (“”).
Columna	Capacidad	Número entero y no vacío.

PCP

Descripción:

Tabla A.6. Especificaciones del archivo de entrada PCP.

Tipo	Atributo	Descripción de validación
Carpeta	Nombre	El nombre de la carpeta debe ser “PCP”.
Archivo	Nombre	En el nombre se debe especificar el intervalo de vigencia del archivo: “DDMMAAAA_DDMMAAAA”.
		La fecha de fin no puede ser más antigua que la de inicio.
Archivo	Formato	El archivo debe estar en formato XLSX.
Archivo	Formato	Debe existir una hoja llamada “Hoja1”.
Archivo	Formato	La hoja debe contener una tabla cuyo encabezado comienza en la fila 8, con la siguiente estructura: • Columna A: “N°” • Columna B: “Unidad de Negocio” • Columna C: “Código TS Servicio” • Columna D: “Código Usuario Servicio” • Columna E: “Sentido” • Columna F: “Tipo Día” • Columna G: “Expedición” • Columna H: “Código paradero TS” • Columna I: “Código paradero Usuario” • Columna J: “Nombre Paradero” • Columna K: “correlativo del paradero” • Columna L: “Horario de pasada por paradero” • Columna M: “Horario de salida desde cabezal” • Columna N: “Periodo de salida desde cabezal” • Columna O: “Medición ICRP” • Columna P: “Ponderador” • Columna Q: “Código Sonda”
Archivo	Formato	Los datos comienzan desde la fila 8.
Columna	N°	Número entero y no vacío.
Columna	Unidad de Negocio	Número entero y no vacío. Debe existir en el diccionario de Unidades de Negocio.
Columna	Código TS Servicio	No puede estar vacío. Debe existir en la columna “Código Transantiago” del diccionario de Servicios.
Columna	Sentido	Valor permitido: [“Ida”, “Ret”].
Columna	Tipo Día	Valor permitido: [“Laboral”, “Sabado”, “Domingo y Festivos”]. No puede estar vacío.
Columna	Expedición	Número entero y no vacío.
Columna	Código paradero TS	No puede estar vacío.
Columna	correlativo del paradero	Número entero y no vacío.
Columna	Horario de pasada por paradero	Hora en formato “HH:MM:SS”. Debe estar entre 00:00:00 y 23:59:59.
Columna	Horario de salida desde cabezal	Hora en formato “HH:MM:SS”. Debe estar entre 00:00:00 y 23:59:59.
Columna	Medición ICRP	Valor permitido: [“SI”, “NO”].
Columna	Ponderador	Valor permitido: [0, 1].

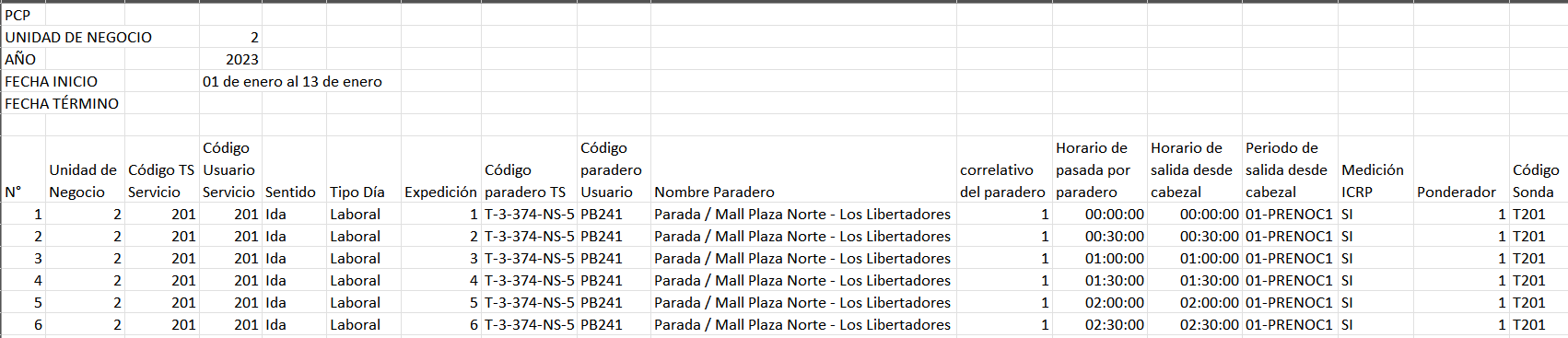

Figura A.5. Ejemplo de pestaña “Hoja1” del archivo PCP.

Tramificaciones

Descripción:

Tabla A.7. Validaciones de carga del archivo Tramificaciones.

Tipo	Atributo	Descripción de validación
Carpeta	Nombre	El nombre de la carpeta debe ser “tramos”, y debe estar contenida dentro de la carpeta “ict”.
Archivo	Nombre	El nombre debe incluir el intervalo de vigencia en el formato: “DDMMAAAA_DDMMAAAA”.
		La fecha de fin no puede ser más antigua que la de inicio.
Archivo	Formato	El archivo debe estar en formato XLSX.
Archivo	Formato	Debe existir una hoja llamada “Tramificacion”.
Archivo	Formato	La hoja debe tener una tabla cuyo encabezado inicia en la fila 1, con la siguiente estructura: • Columna A: “Unidad” • Columna B: “Código TS” • Columna C: “Sentido” • Columna D: “Día” • Columna E: “Periodo” • Columna F: “Media Hora” • Columna G: “Velocidad” • Columna H: “Distancia” • Columnas I a AA: “Tramo 1” a “Tramo 19”
Archivo	Formato	Los datos comienzan desde la fila 2.
Columna	Unidad	Número entero y no vacío.
Columna	Código TS	No puede estar vacío. Debe existir en la columna “cod_ts” del diccionario de Servicios.
Columna	Sentido	Valor permitido: [“Ida”, “Ret”].
Columna	Día	Valor permitido: [“Laboral”, “Sabado”, “Domingo y Festivos”]. No puede estar vacío.
Columna	Periodo	No puede estar vacío.
Columna	Media Hora	Hora en formato HH:MM. Debe corresponder a una media hora (ej: 08:00, 08:30, etc.).
Columna	Velocidad	Número entero o decimal. No puede estar vacío.
Columna	Distancia	Número entero o decimal. No puede estar vacío.

Figura A.6. Ejemplo de pestaña “Tramos” del archivo Tramificaciones.

Archivos administrados por la librería de expediciones diarias

Tabla de Viajes Dos

Descripción:

Tabla A.8. Validaciones del archivo “Tabla de Viajes Dos”.

Tipo	Atributo	Descripción de validación
Carpeta	Nombre	El nombre de la carpeta debe ser “viajes”.
Archivo	Nombre	El nombre de cada archivo debe ser especificado de la siguiente manera: “UX_AAAA-MM-DD” donde X,AAAA, MM y DD corresponden al número de la unidad de servicio, año, mes y día a los que pertenece el archivo, respectivamente.
Archivo	Formato	El archivo debe estar en formato CSV.
Archivo	Formato	La hoja del archivo debe contener una tabla. El encabezado de la tabla empieza en la fila 1 siguiendo la siguiente estructura:
Archivo	Formato	- Columna A: Unidad - Columna B: Servicio - Columna C: Sentido - Columna D: Patente - Columna E: FH Inicio - Columna F: ID Viaje - Columna G: FH último PCV - Columna H: PCV Reales - Columna I: PCV Ruta - Columna J: Primer PCV - Columna K: Último PCV - Columna L: C2 - Columna M: C4 - Columna N: C5 - Columna O: Franja - Columna P: FH Fin - Columna Q: Largo Ini - Columna R: Largo Fin - Columna S: KM - Columna T: Ruta Ini - Columna U: Ruta Fin - Columna V: Desc UN - Columna W: Plazas - Columna X: Huso Horario - Columna Y: Nro. Pto. Medio - Columna Z: FH Pto. Medio - Columna AA: KM Pto. Medio - Columna AB: Ruta Pto. Medio - Columna AC: Tipo Pto. Medio - Columna AD: KM Cabezal Virtual - Columna AE: FH Cabezal Virtual - Columna AF: CV Interpolado - Columna AG: Nro. Pto. 20% - Columna AH: Pto. 20% - Columna AI: KM Pto. 20% - Columna AJ: Ruta Pto. 20% - Columna AK: Tipo Pto. 20% - Columna AL: Nro. Pto. 40% - Columna AM: FH Pto. 40% - Columna AN: KM Pto. 40% - Columna AO: Ruta Pto. 40% - Columna AP: Tipo Pto. 40% - Columna AQ: Nro. Pto. 70% - Columna AR: FH Pto. 70% - Columna AS: KM Pto. 70% - Columna AT: Ruta Pto. 70% - Columna AU: Tipo Pto. 70% - Columna AV: Nro. Pto. 85% - Columna AW: FH Pto. 85% - Columna AX: KM Pto. 85% - Columna AY: Ruta Pto. 85% - Columna AZ: Tipo Pto. 85%
Archivo	Formato	Los datos de cada campo en la hoja del archivo empiezan desde la fila 1 .
Columna	UN	El campo no puede estar vacío, ni contener el texto vacío (“”). Los números deben existir en el campo “Unidad de negocio” en el diccionario de Unidades de Negocio.
Columna	Servicio	El campo no puede estar vacío, ni contener el texto vacío (“”). Los valores deben existir en la columna “cod_ts” del diccionario de Servicios.
Columna	Sentido	Debe contener uno de los siguientes valores: ["Ida”,”Ret"].
Columna	FH Inicio	Fecha y hora en formato “DD-MM-AAAA HH:MM”.
Columna	ID Viaje	El campo no puede estar vacío, ni contener el texto vacío (“”). Cada valor del campo debe ser único.
Columna	C2	Debe contener uno de los siguientes valores: [0, 1].
Columna	C4	Debe contener uno de los siguientes valores: [0, 1].
Columna	C5	Debe contener uno de los siguientes valores: [0, 1].

Tipo	Atributo	Descripción de validación
Columna	FH Fin	Fecha y hora en formato “DD-MM-AAAA HH:MM”, el campo puede estar vacío.
Columna	Nro. Pto. Medio	Número entero.
Columna	FH Pto. Medio	Fecha y hora en formato “DD-MM-AAAA HH:MM”, el campo puede estar vacío.
Columna	Nro. Pto. 20%	Número entero.
Columna	FH Pto. 20%	Fecha y hora en formato “DD-MM-AAAA HH:MM”, el campo puede estar vacío.
Columna	Nro. Pto. 40%	Número entero.
Columna	FH Pto. 40%	Fecha y hora en formato “DD-MM-AAAA HH:MM”, el campo puede estar vacío.
Columna	Nro. Pto. 70%	Número entero.
Columna	FH Pto. 70%	Fecha y hora en formato “DD-MM-AAAA HH:MM”, el campo puede estar vacío.
Columna	Nro. Pto. 85%	Número entero.
Columna	FH Pto. 85%	Fecha y hora en formato “DD-MM-AAAA HH:MM”, el campo puede estar vacío.

Paso por Puntos

Descripción:

Tabla A.9. Validaciones del archivo “Paso por Puntos”.

Tipo	Atributo	Descripción de validación
Carpeta	Nombre	El nombre de la carpeta principal debe ser “paso_por_punto”.
Carpeta	Nombre	Dentro de la carpeta principal debe haber una carpeta para cada unidad de servicio. El nombre de cada carpeta debe existir en el campo “Unidad de negocio” en el diccionario de Negocios.
Carpeta	Nombre	Dentro de cada carpeta por Unidad de Servicio debe haber una carpeta para cada día de ejecución.El nombre de cada carpeta debe ser especificada de la siguiente manera: “AAAA-MM-DD” donde AAAA, MM y DD corresponden al año, mes y día a los que pertenece el archivo.
Archivo	Nombre	El nombre de cada archivo dentro de cada carpeta por día de ejecución debe especificar el servicio (en código Transantiago) y sentido al que pertenece el archivo de la siguiente manera: “servicio_sentido”. E.g. T201_I, T204 C3_R.
Archivo	Formato	El formato de cada archivo debe ser CSV.
Archivo	Formato	La hoja del archivo debe contener una tabla. El encabezado de la tabla empieza en la fila 1 siguiendo la siguiente estructura: - Columna A: UN - Columna B: Servicio - Columna C: Sntd - Columna D: Patente - Columna E: FH Cabezal Virtual - Columna F: Franja - Columna G: FH Inicio - Columna H: ID - Columna I: Pto - Columna J: Desc. Pto - Columna K: FH Pto - Columna L: KM Pto - Columna M: Huso Horario - Columna N: FH Pto Interpolado - Columna O: KM Pto Ruta
Archivo	Formato	Los datos de cada campo en la hoja del archivo empiezan desde la fila 1.
Columna	ID	El campo no puede estar vacío, ni contener el texto vacío (“”). Los valores deben existir en el campo “ID Viaje” en el archivo “Tabla de Viajes Dos” para el día al que pertenece el archivo.
Columna	Pto	El campo no puede estar vacío, ni contener el texto vacío (“”).
Columna	FH Pto	Fecha y hora en formato “DD-MM-AAAA HH:MM”.

Archivos generados por AFT

Los archivos generados por AFT son archivos diarios que se organizan en carpetas correspondientes a cada día, con un esquema de nomenclatura basado en el formato 'AAAAMMDD'. Cada una de estas carpetas diarias se encuentra dentro del directorio 'observed_ict_data', el cual, a su vez, está alojado en el directorio principal denominado 'ict'.

Detalle Patentes

Figura A.7. Ejemplo de pestaña “Tramos” del archivo Tramificaciones.

Tabla A.10.Validaciones del archivo Detalle Patentes

Tipo	Atributo	Descripción de validación
Archivo	Nombre	En el nombre del archivo se debe especificar de la siguiente manera “AAAAMMDD DetallePatentes”, donde DD, MM y AAAA corresponde al día, mes y año al que pertenece el archivo.
Archivo	Formato	El formato de cada archivo diario es .xls.
Archivo	Formato	La única hoja del archivo debe contener una tabla. El encabezado de la tabla empieza en la fila 4 y debe seguir la siguiente estructura: Columna A: “Opld” Columna B: “Patente” Columna C: “Unidad de Negocio Concesionario” Columna D: “Plazas”
Archivo	Formato	Los datos de cada campo empiezan desde la fila 5 (debajo del encabezado).
Columna	Opld	Número entero, el campo no puede estar vacío. El número debe existir en la columna “Unidad de Negocio” del diccionario de Unidades de Negocio.
Columna	PPU	El campo no puede estar vacío, ni contener el texto vacío (“”).
Columna	Plazas	Número entero, el campo no puede estar vacío.

Detalle BusCircula

Descripción:

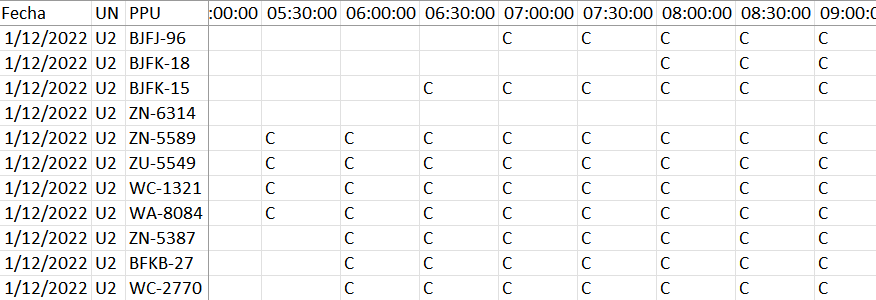

Figura A.8. Ejemplo de pestaña “Detalle intervalo bus circula” del archivo DetalleBusCircula.

Tabla A.11.Validaciones del archivo BusCircula

Tabla A.9. Especificaciones del archivo Bus Circula

Tipo	Atributo	Descripción de validación
Archivo	Nombre	En el nombre del archivo se debe especificar de la siguiente manera “AAAAMMDD BusCircula”, donde DD, MM y AAAA corresponden al día, mes y año al que pertenece el archivo.
Archivo	Formato	El formato de cada archivo diario es .xls.
Archivo	Formato	La única hoja del archivo debe contener una tabla. El encabezado de la tabla empieza en la fila 4 y debe seguir la siguiente estructura: ●Columna A: “Operador” ●Columna B: “Patente” ●Columna C: “U.N” ●Columna D: “Plazas” ●Columna E: “Tiene Mensajes” ●Columna F: “Circula” ●Columna G: “00:00” ●Columna H: "00:30" ●Columna I: “01:00” ●Columna J: "01:30" ●Columna K: “02:00” ●Columna L: "02:30" ●Columna M: “03:00” ●Columna N: "03:30" ●Columna O: “04:00” ●Columna P: "04:30" ●Columna Q: “05:00” ●Columna R: "05:30" ●●Columna S: “06:00” ●Columna T: "06:30" ●Columna U: “07:00” ●Columna V: "07:30" ●Columna W: “08:00” ●Columna X: "08:30" ●Columna Y: “09:00” ●Columna Z: "09:30" ●Columna AA: “10:00” ●Columna AB: "10:30" ●Columna AC: “11:00” ●Columna AD: "11:30" ●Columna AE: “12:00” ●Columna AF: "12:30" ●Columna AG: “13:00” ●Columna AH: "13:30" ●Columna AI: “14:00” ●Columna AJ: "14:30" ●Columna AK: “15:00” ●Columna AL: "15:30" ●Columna AM: “16:00” ●Columna AN: "16:30" ●Columna AO: “17:00” ●Columna AP: "17:30" ●Columna AQ: “18:00” ●Columna AR: "18:30" ●Columna AS: “19:00” ●Columna AT: "19:30" ●Columna AU: “20:00” ●Columna AV: "20:30" ●Columna AW: “21:00” ●Columna AX: "21:30" ●Columna AY: “22:00” ●Columna AZ: "22:30" ●Columna BA: “23:00” ●Columna BB: "23:30"
Archivo	Formato	Los datos de cada campo empiezan desde la fila 5 .
Columna	Operador	Número entero, el campo no puede estar vacío. El número debe existir en la columna “Unidad de Negocio” del diccionario de Unidades de Negocio.
Columna	Patente	El campo no puede estar vacío, ni contener el texto vacío (“”). La patente debe existir en el campo “PPU” del archivo Detalle Patentes.
Columna	U.N.	El campo no puede estar vacío, ni contener el texto vacío (“”). El valor debe existir en el campo “Código” del archivo Unidades de Negocio.
Columna	Plazas	Número entero, el campo no puede estar vacío.
Columna	Tiene Mensajes	El campo debe contener uno de los siguientes valores: ["SI", "NO"].
Columna	Circula	El campo debe contener uno de los siguientes valores: ["SI", "NO"].
Columna	G a la BB	El campo no puede estar vacío, ni contener el texto vacío (“”). El campo debe contener uno de los siguientes valores: [0,1,2].

Detalle Intervalo

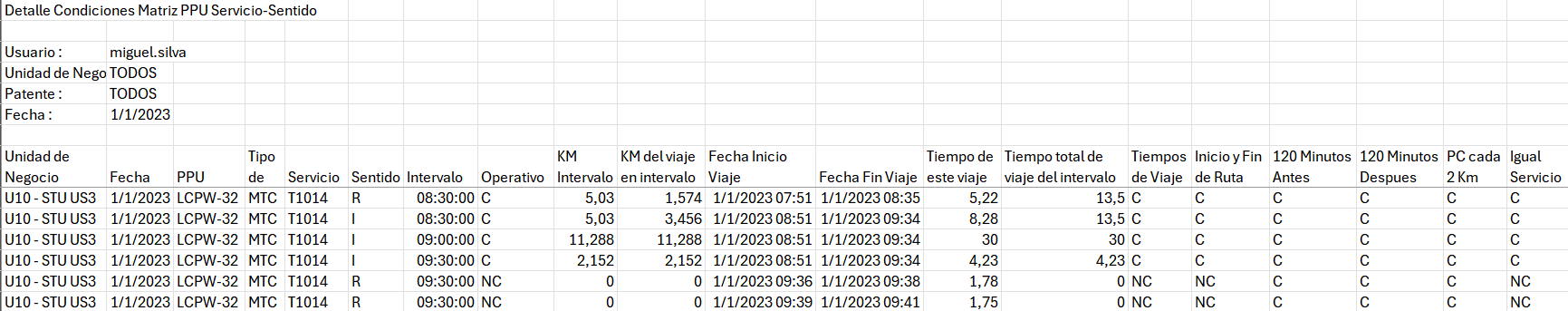

Figura A.9. Ejemplo de pestaña “Detalle intervalo” del archivo DetalleIntervalo.

Tabla A.12.Validaciones del archivo Detalle Intervalo

Tipo	Atributo	Descripción de validación
Archivo	Nombre	En el nombre del archivo se debe especificar de la siguiente manera “AAAAMMDD DetalleIntervalo”, donde DD, MM y AAAA corresponden al día, mes y año al que pertenece el archivo.
Archivo	Formato	El formato de cada archivo diario es .xls.
Archivo	Formato	La única hoja del archivo debe contener una tabla. El encabezado de la tabla empieza en la fila 4 y debe seguir la siguiente estructura: ●Columna A: “Operador” ●Columna B: “Patente” ●Columna C: “U.N” ●Columna D: “Plazas” ●Columna E: “Dato” ●Columna F: “00:00” ●Columna G: "00:30" ●Columna H: “01:00” ●Columna I: "01:30" ●Columna J: “02:00” ●Columna K: "02:30" ●Columna L: “03:00” ●Columna M: "03:30" ●Columna N: “04:00” ●Columna O: "04:30" ●Columna P: “05:00” ●Columna Q: "05:30" ●Columna R: “06:00” ●Columna S: "06:30" ●Columna T: “07:00” ●Columna U: "07:30" ●Columna V: “08:00” ●Columna W: "08:30" ●Columna X: “09:00” ●Columna Y: "09:30" ●Columna Z: “10:00” ●Columna AA: "10:30" ●Columna AB: “11:00” ●Columna AC: "11:30" ●Columna AD: “12:00” ●Columna AE: "12:30" ●Columna AF: “13:00” ●Columna AG: "13:30" ●Columna AH: “14:00” ●Columna AI: "14:30" ●Columna AJ: “15:00” ●Columna AK: "15:30" ●Columna AL: “16:00” ●Columna AM: "16:30" ●Columna AN: “17:00” ●Columna AO: "17:30" ●Columna AP: “18:00” ●Columna AQ: "18:30" ●Columna AR: “19:00” ●Columna AS: "19:30" ●Columna AT: “20:00” ●Columna AU: "20:30" ●Columna AV: “21:00” ●Columna AW: "21:30" ●Columna AX: “22:00” ●Columna AY: "22:30" ●Columna AZ: “23:00” ●Columna BA: "23:30"
Archivo	Formato	Los datos de cada campo empiezan desde la fila 5 (debajo del encabezado).
Columna	Operador	Número entero, el campo no puede estar vacío. El número debe existir en la columna “Unidad de Negocio” del diccionario de Unidades de Negocio.
Columna	Patente	El campo no puede estar vacío, ni contener el texto vacío (“”). La patente debe existir en el campo “PPU” del archivo Detalle Patentes.
Columna	U.N.	El campo no puede estar vacío, ni contener el texto vacío (“”). El valor debe existir en el campo “Código” del archivo Unidades de Negocio.
Columna	Plazas	Número entero, el campo no puede estar vacío.
Columna	Dato	El campo debe contener uno de los siguientes valores: [“Conexión”, “Desplazamiento (kms)”, “Veloc.inst.promedio (km/h)”, “Terminal”].
Columna	G a la BB	El campo no puede estar vacío, ni contener el texto vacío (“”).

Transacciones

descripcion:

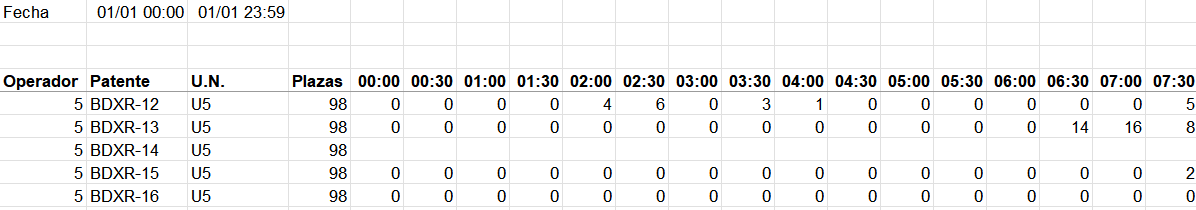

Figura A.10. Ejemplo de hoja “Transacciones” del archivo Transacciones.

Tabla A.13.Validaciones del archivo Transacciones

Tabla A.11. Especificaciones del archivo Transacciones

Tipo	Atributo	Descripción de validación
Archivo	Nombre	En el nombre del archivo se debe especificar de la siguiente manera “Transacciones”, donde DD, MM y AAAA corresponden al día, mes y año al que pertenece el archivo.
Archivo	Formato	El formato de cada archivo diario es .xls.
Archivo	Formato	La única hoja del archivo debe contener una tabla. El encabezado de la tabla empieza en la fila 7 y debe seguir la siguiente estructura: ●Columna A: “Operador” ●Columna B: “Patente” ●Columna C: “U.N.” ●Columna D: “Plazas” ●Columna E: “00:00” ●Columna F: “00:30” ●Columna G: “01:00” ●Columna H: “01:30” ●Columna I: “02:00” ●Columna J: “02:30” ●Columna K: “03:00” ●Columna L: “03:30” ●Columna M: “04:00” ●Columna N: “04:30” ●Columna O: “05:00” ●Columna P: “05:30” ●Columna Q: “06:00” ●Columna R: “06:30” ●Columna S: "06:30" ●Columna T: “07:00” ●Columna U: "07:30" ●Columna V: “08:00” ●Columna W: "08:30" ●Columna X: “09:00” ●Columna Y: "09:30" ●Columna Z: “10:00” ●Columna AA: "10:30" ●Columna AB: “11:00” ●Columna AC: "11:30" ●Columna AD: “12:00” ●Columna AE: "12:30" ●Columna AF: “13:00” ●Columna AG: "13:30" ●Columna AI: "14:30" ●Columna AJ: “15:00” ●Columna AH: “14:00” ●Columna AK: "15:30" ●Columna AL: “16:00” ●Columna AM: "16:30" ●Columna AN: “17:00” ●Columna AO: "17:30" ●Columna AP: “18:00” ●Columna AQ: "18:30" ●Columna AR: “19:00” ●Columna AS: "19:30" ●Columna AT: “20:00” ●Columna AU: "20:30" ●Columna AV: “21:00” ●Columna AW: "21:30" ●Columna AX: “22:00” ●Columna AY: "22:30" ●Columna AZ: “23:00” ●Columna BA: "23:30"
Archivo	Formato	Los datos de cada campo empiezan desde la fila 8 (debajo del encabezado).
Columna	Operador	Número entero, el campo no puede estar vacío. El número debe existir en la columna “Unidad de Negocio” del diccionario de Unidades de Negocio.
Columna	Patente	El campo no puede estar vacío, ni contener el texto vacío (“”). La patente debe existir en el campo “PPU” del archivo Detalle Patentes.
Columna	U.N.	El campo no puede estar vacío, ni contener el texto vacío (“”). El valor debe existir en el campo “Código” del archivo Unidades de Negocio.
Columna	Plazas	Número entero, el campo no puede estar vacío.
Columna	E a la AZ	Número entero.

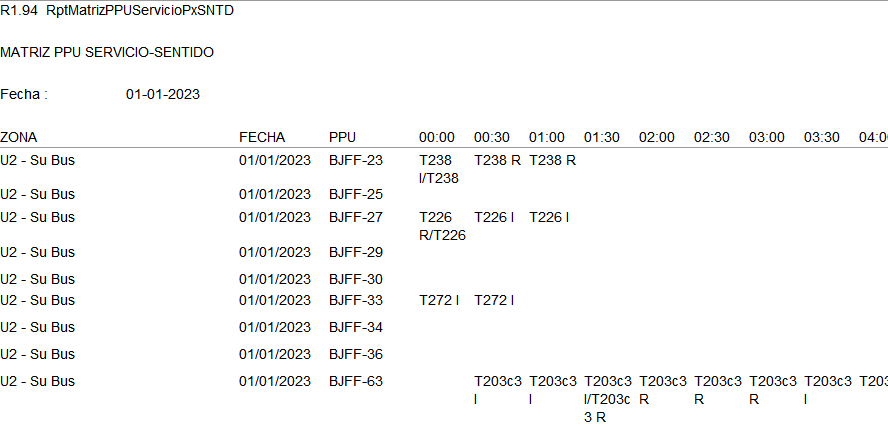

R1.94 Matriz PPU-Servicio-Sentido

descripcion:

Figura A.10. Ejemplo de hoja “Transacciones” del archivo Transacciones.

Tabla A.14.Validaciones del archivo R1.94 Matriz PPU-Servicio-Sentido

Tipo	Atributo	Descripción de validación
Archivo	Formato	El formato de cada archivo diario es .xls.
Archivo	Formato	La única hoja del archivo debe contener una tabla. El encabezado de la tabla empieza en la fila 7 y debe seguir la siguiente estructura: ●Columna A: “ZONA” ●Columna B: “” ●Columna C: “FECHA” ●Columna D: “PPU” ●Columna E: “00:00” ●Columna F: “00:30” ●Columna G: “01:00” ●Columna H: “01:30” ●Columna I: “02:00” ●Columna J: “02:30” ●Columna K: “03:00” ●Columna L: “03:30” ●Columna M: “04:00” ●Columna N: “04:30” ●Columna O: “05:00” ●Columna P: “05:30” ●Columna Q: “06:00” ●Columna R: “06:30” ●Columna S: “07:00” ●Columna T: “07:30” ●Columna U: “08:00” ●Columna V: “08:30” ●Columna W: “09:00” ●Columna X: “09:30” ●Columna Y: “10:00” ●Columna Z: “10:30” ●Columna AA: “11:00” ●Columna AB: "11:30" ●Columna AC: "12:00" ●Columna AD: "12:30" ●Columna AE: “13:00” ●Columna AF: “13:30” ●Columna AG: “14:00” ●Columna AH: “14:30” ●Columna AI: “15:00” ●Columna AJ: “15:30” ●Columna AK: “16:00” ●Columna AL: “16:30” ●Columna AM: “17:00” ●Columna AN: “17:30” ●Columna AO: “18:00” ●Columna AP: “18:30” ●Columna AQ: “19:00” ●Columna AR: “19:30” ●Columna AS: “20:00” ●Columna AT: “20:30” ●Columna AU: “21:00” ●Columna AV: “21:30” ●Columna AW: “22:00” ●Columna AX: “22:30” ●Columna AY: “23:00” ●Columna AZ: “23:30”
Archivo	Formato	Los datos de cada campo empiezan desde la fila 8 (debajo del encabezado).
Columna	ZONA	El campo no puede estar vacío, ni contener el texto vacío (“”). El valor debe estar especificado de la siguiente manera “Código - Descripción”. Ejemplo: U2 – Su Bus. El Código debe existir en la columna “Código” del diccionario de Unidades de Negocio.
Columna	PPU	El campo no puede estar vacío, ni contener el texto vacío (“”).
Columna	E a la AZ	El campo no puede estar vacío, ni contener el texto vacío (“”). El valor debe estar especificado de la siguiente manera “Servicio Sentido”. Ejemplo: T226 I. El Servicio debe existir en la columna “cod_sin_ser” del diccionario de Servicios y Sentido debe contener uno de los siguientes valores: ["I", "R"].

Informe 1.96

Figura A.11. Ejemplo de hoja “Informe 1.96” del archivo Informe 1.96.

Tabla A.16. Validaciones del archivo Informe 1.96

Tipo	Atributo	Descripción de validación
Archivo	Nombre	El nombre del archivo debe seguir el formato “AAAAMMDD Matriz_Sinoptico_Distancias.xls”, donde AAAA es el año, MM el mes y DD el día al que pertenece el archivo.
Archivo	Formato	El formato del archivo debe ser .xls.
Archivo	Formato	La única hoja del archivo debe contener una tabla. El encabezado comienza en la fila 7 y debe tener la siguiente estructura: ●Columna A: “Unidad de Negocio” ●Columna B: “Fecha” ●Columna C: “PPU” ●Columna D: “Tipo de GPS” ●Columna E: “Servicio” ●Columna F: “Sentido” ●Columna G: “Intervalo” ●Columna H: “Operativo” ●Columna I: “KM Intervalo” ●Columna J: “Km del viaje en intervalo” ●Columna K: “Fecha Inicio Viaje” ●Columna L: “Fecha Fin Viaje” ●Columna M: “Tiempo de este viaje” ●Columna N: “Tiempo total de viaje del intervalo” ●Columna O: “Tiempos de Viaje” ●Columna P: “Inicio y Fin de Ruta” ●Columna Q: “120 Minutos Antes” ●Columna R: “120 Minutos Después” ●Columna S: “PC cada 2 Km” ●Columna T: “Igual Servicio”
Archivo	Formato	Los datos de cada campo comienzan desde la fila 9 .
Columna	Unidad de Negocio (A)	El campo no puede estar vacío, ni contener el texto vacío (“”). El valor debe tener el formato “Código - Descripción”, por ejemplo: U2 – STU US3. El Código debe existir en la columna “Código” del diccionario de Unidades de Negocio.
Columna	Fecha (B)	La fecha debe estar en formato D/M/AAAA.
Columna	PPU (C)	El campo no puede estar vacío, ni contener el texto vacío (“”).
Columna	Servicio (E)	El campo no puede estar vacío, ni contener el texto vacío (“”). El valor debe existir en la columna cod_ts del diccionario de Servicios.
Columna	Sentido (F)	El campo debe contener uno de los siguientes valores: "I" o "R".
Columna	Intervalo (G)	Hora en formato HH:MM:SS con sistema horario de 24 horas. El valor debe estar dentro del intervalo [00:00:00, 23:30:00].
Columna	KM del viaje en el intervalo (J)	El valor debe ser un número entero o decimal y no puede estar vacío.

Matriz de Contingencia CMB

Figura A.12. Ejemplo de hoja “hoja1” del archivo Matriz de Contingencia CMB.

Tabla A.17.Validaciones del archivo Matriz de Contingencia CMB.

Tipo	Atributo	Descripción de validación
Archivo	Nombre	El nombre del archivo debe seguir el formato “AAAAMMDD Matriz_CMB_Contingencia.xls”, donde AAAA es el año, MM el mes y DD el día al que pertenece el archivo.
Archivo	Formato	El formato del archivo debe ser .xls.
Archivo	Formato	La única hoja del archivo debe contener una tabla. El encabezado comienza en la fila 1 y debe tener la siguiente estructura: ●Columna A: “Fecha” ●Columna B: “UN” ●Columna C: “PPU” ●Columna D: “00:00” ●Columna E: “00:30” ●Columna F: “01:00” ●Columna G: “01:30” ●Columna H: “02:00” ●Columna I: “02:30” ●Columna J: “03:00” ●Columna K: “03:30” ●Columna L: “04:00” ●Columna M: “04:30” ●Columna N: “05:00” ●Columna O: “05:30” ●Columna P: “06:00” ●Columna Q: “06:30” ●Columna R: “07:00” ●Columna S: “07:30” ●Columna T: “08:00” ●Columna U: “08:30” ●Columna V: “09:00” ●Columna W: “09:30” ●Columna X: “10:00” ●Columna Y: “10:30” ●Columna Z: “11:00” ●Columna AA: “11:30” ●Columna AB: “12:00” ●Columna AC: “12:30” ●Columna AD: “13:00” ●Columna AE: “13:30” ●Columna AF: “14:00” ●Columna AG: “14:30” ●Columna AH: “15:00” ●Columna AI: “15:30” ●Columna AJ: “16:00” ●Columna AK: “16:30” ●Columna AL: “17:00” ●Columna AM: “17:30” ●Columna AN: “18:00” ●Columna AO: “18:30” ●Columna AP: “19:00” ●Columna AQ: “19:30” ●Columna AR: “20:00” ●Columna AS: “20:30” ●Columna AT: “21:00” ●Columna AU: “21:30” ●Columna AV: “22:00” ●Columna AW: “22:30” ●Columna AX: “23:00” ●Columna AY: “23:30”
Archivo	Formato	Los datos de cada campo comienzan desde la fila 2 .
Columna	UN (B)	El campo no puede estar vacío, ni contener el texto vacío (“”). El valor debe existir en la columna “Código” del archivo de Unidades de Negocio.
Columna	PPU (C)	El campo no puede estar vacío, ni contener el texto vacío (“”).
Columna	D a AY	El campo debe contener uno de los siguientes valores: ["C", ""].

Parámetros

Tabla A.18. Especificaciones del archivo de entrada Parámetros.

Tipo de validación	Atributo	Descripción de validación
Archivo	Nombre	El nombre del archivo debe ser especificado de la siguiente manera: “Parametros”.
Archivo	Formato	El formato del archivo debe ser XLSX.
Archivo	Formato	El archivo debe contener 3 hojas con los siguientes nombres: 1. “Parámetros Generales” 2. “Parámetros ICR-P” 3. “Niveles de Cumplimiento”.

Parámetros Generales

Figura A.13. Ejemplo de hoja “Parámetros” del archivo “Parametros”.

Tabla A.19. Validaciones hoja “Parámetros” del archivo “Parametros”.

Tipo de validación	Atributo	Descripción de validación
Archivo	Formato	Cada hoja del archivo debe contener una tabla con el encabezado en la fila 1, con la siguiente especificación: - Columna A: Parametro. - Columna B: Valor.
Archivo	Formato	Los datos de cada campo en cada hoja del archivo empiezan desde la fila 2.
Columna	Parámetro	La columna debe contener los siguientes textos: - Celda A2: fecha_inicio. - Celda A3: fecha_término. - Celda A4: unidades. - Celda A5: calculo_bruto. - Celda A6: calculo_neto. - Celda A7: calculo_pago. - Celda A8: calculo_final.
Celda	Celda B2	La celda B2 debe contener una fecha en formato DD-MM-AAAA.
Celda	Celda B3	La celda B3 debe contener una fecha en formato DD-MM-AAAA. La fecha de la celda B3 no puede ser menor a la fecha de la celda B2.
Celda	Celda B4	La celda B4 no puede estar vacía, ni contener el texto vacío (“”). Los valores de la celda B4 deben estar separados por coma. Los valores de la celda B4 deben existir en la columna “Unidad de Negocio” en el diccionario de Unidades de Negocio.
Celda	Celda B5	La celda B5 debe contener uno de los siguientes valores: [0,1].
Celda	Celda B6	La celda B6 debe contener uno de los siguientes valores: [0,1].
Celda	Celda B7	La celda B7 debe contener uno de los siguientes valores: [0,1].
Celda	Celda B8	La celda B8 debe contener uno de los siguientes valores: [0,1].

Parámetros ICR-P

Figura A.13. Ejemplo de hoja “Parámetros ICRP” del archivo “Parametros”.

Tabla A.20. Especificaciones hoja “Parámetros ICR-P” del archivo “Parametros”.

Tipo de validación	Atributo	Descripción de validación
Archivo	Formato	La hoja “Parámetros ICR-P” del archivo debe contener una tabla. El encabezado de la tabla empieza en la fila 1 y contiene los siguientes campos: - Columna A: Parametro. - Columna B: Valor.
Archivo	Formato	Los datos de cada campo del archivo empiezan desde la fila 2.
Columna	Parámetros	La columna debe contener los siguientes textos: - Celda A2: icrp_max_desfase. - Celda A3: icrp_q1. - Celda A4: icrp_q2. - Celda A5: icrp_exp_desfase.
Celda	Celda B2	La celda B2 debe contener un número entero o decimal, la celda no puede estar vacía.
Celda	Celda B3	La celda B3 debe contener un número entero, la celda no puede estar vacía.
Celda	Celda B4	La celda B4 debe contener un número entero, la celda no puede estar vacía.
Celda	Celda B5	La celda B5 debe contener un número entero o decimal, la celda no puede estar vacía.

Parámetros ICT

Figura A.14. Ejemplo de hoja “Parámetros ICT” del archivo “Parametros”.

Tabla A.21. Especificaciones hoja “Parámetros ICT” del archivo “Parametros”.

Tipo de validación	Atributo	Descripción de validación
Archivo	Formato	La hoja “Parámetros ICT” del archivo debe contener una tabla. El encabezado de la tabla empieza en la fila 1 y contiene los siguientes campos: - Columna A: Parametro. - Columna B: Valor.
Archivo	Formato	Los datos de cada campo del archivo empiezan desde la fila 2.
Columna	Parámetros	La columna debe contener los siguientes textos: - Celda A2: numero_reproceso.
Celda	Celda B2	La celda B2 debe contener uno de los siguientes valores: [1,2].

Parámetros ICRI

Figura A.15. Ejemplo de hoja “Parámetros ICRI” del archivo “Parametros”.

Tabla A.22. Especificaciones hoja “Parámetros ICRI” del archivo “Parametros”.

Tipo de validación	Atributo	Descripción de validación
Archivo	Formato	La hoja “Parámetros ICRI” del archivo debe contener una tabla. El encabezado de la tabla empieza en la fila 1 y contiene los siguientes campos: - Columna A: Parametro. - Columna B: Valor.
Archivo	Formato	Los datos de cada campo del archivo empiezan desde la fila 2.
Columna	Parámetros	La columna debe contener los siguientes textos: - Celda A2: holgura_expedicion.
Celda	B2	La celda B2 debe contener un número entero o decimal y no puede estar vacía.

Cumplimiento ICRI

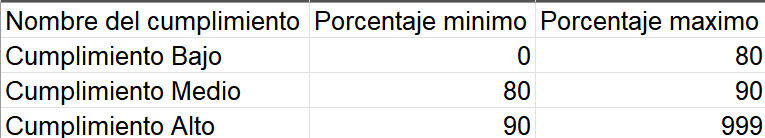

Figura A.16. Ejemplo de hoja “Cumplimiento ICRI” del archivo “Parametros”.

Tabla A.23. Especificaciones hoja “Cumplimiento ICRI” del archivo “Parametros”.

Tipo de validación	Atributo	Descripción de validación
Archivo	Formato	La hoja “Parámetros ICRI” del archivo debe contener una tabla. El encabezado de la tabla empieza en la fila 1 y contiene los siguientes campos: - Columna A: Nombre del cumplimiento. - Columna B: Porcentaje minimo. - Columna C: Porcentaje maximo.
Archivo	Formato	Los datos de cada campo del archivo empiezan desde la fila 2.
Columna	Parámetros	La columna debe contener los siguientes textos: - Celda A2: Cumplimiento Bajo. - Celda A3: Cumplimiento Medio. - Celda A4: Cumplimiento Alto.
Celda	Celda B2	La celda B2 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser negativo.
Celda	Celda C2	La celda C2 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B2.
Celda	Celda B3	La celda B3 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda C2.
Celda	Celda C3	La celda C3 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B3.
Celda	Celda B4	La celda B4 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda C3.
Celda	Celda C4	La celda C4 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B4.

Cumplimiento ICF

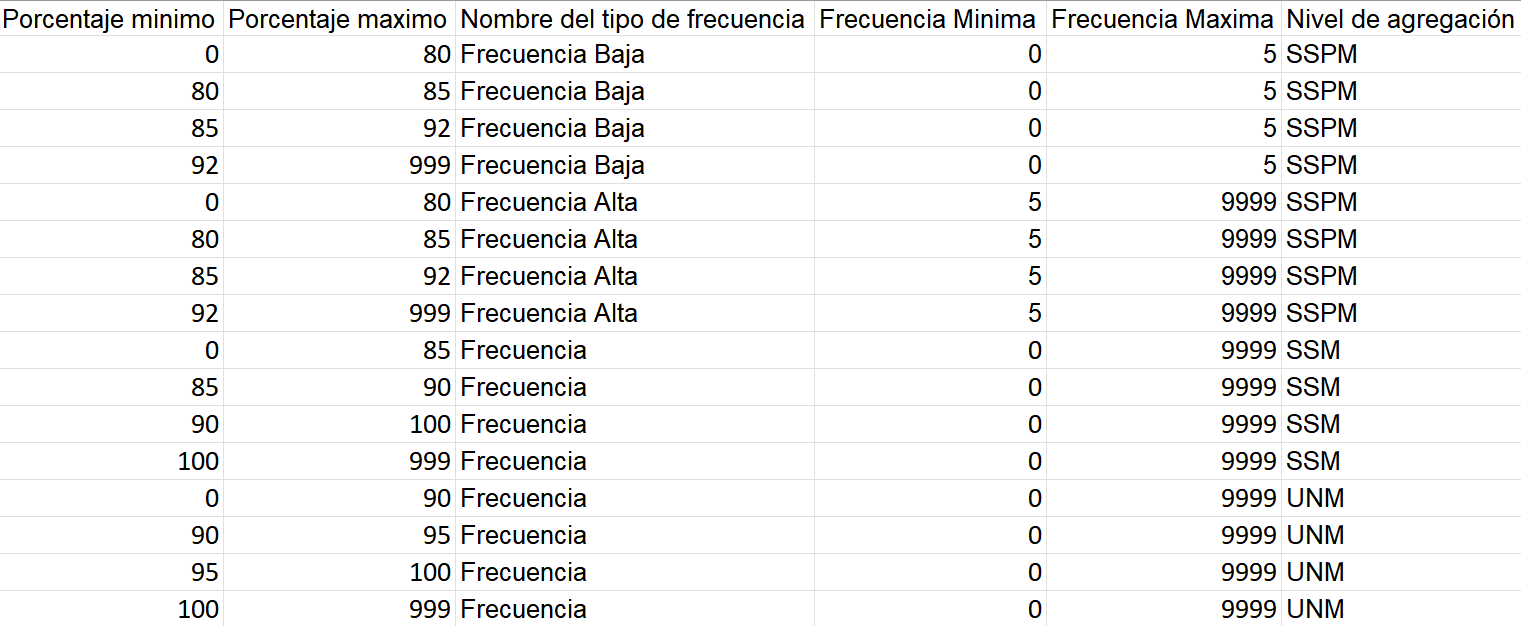

Figura A.17. Ejemplo de hoja “Cumplimiento ICF” del archivo “Parametros”.

Tabla A.24. Especificaciones hoja “Cumplimiento ICF” del archivo “Parametros”.

Tipo de validación	Atributo	Descripción de validación
Archivo	Formato	La hoja “Parámetros ICF” del archivo debe contener una tabla. El encabezado de la tabla empieza en la fila 1 y contiene los siguientes campos: - Columna A: Nombre del cumplimiento. - Columna B: Porcentaje mínimo. - Columna C: Porcentaje máximo. - Columna D: Nombre del tipo de frecuencia. - Columna E: Frecuencia mínima. - Columna F: Frecuencia máxima. - Columna G: Nivel de agregación.
Archivo	Formato	Los datos de cada campo del archivo empiezan desde la fila 2.
Columna	Parámetros	La columna debe contener los siguientes textos: - Celda A2: Incumplimiento Grave. - Celda A3: Incumplimiento Medio. - Celda A4: Incumplimiento Leve. - Celda A5: Cumplimiento. - Celda A6: Incumplimiento Grave. - Celda A7: Incumplimiento Medio. - Celda A8: Incumplimiento Leve. - Celda A9: Cumplimiento. - Celda A10: Incumplimiento Grave. - Celda A11: Incumplimiento Medio. - Celda A12: Incumplimiento Leve. - Celda A13: Cumplimiento. - Celda A14: Incumplimiento Grave. - Celda A15: Incumplimiento Medio. - Celda A16: Incumplimiento Leve. - Celda A17: Cumplimiento. - Celda D2: Frecuencia Baja. - Celda D3: Frecuencia Baja. - Celda D4: Frecuencia Baja. - Celda D5: Frecuencia Baja. - Celda D6: Frecuencia Alta. - Celda D7: Frecuencia Alta. - Celda D8: Frecuencia Alta. - Celda D9: Frecuencia Alta. - Celda D10: Frecuencia. - Celda D11: Frecuencia. - Celda D12: Frecuencia. - Celda D13: Frecuencia. - Celda D14: Frecuencia. - Celda D15: Frecuencia. - Celda D16: Frecuencia. - Celda D17: Frecuencia. - Celda G2: SSPM. - Celda G3: SSPM. - Celda G4: SSPM. - Celda G5: SSPM. - Celda G6: SSPM. - Celda G7: SSPM. - Celda G8: SSPM. - Celda G9: SSPM. - Celda G10: SSM. - Celda G11: SSM. - Celda G12: SSM. - Celda G13: SSM. - Celda G14: UNM. - Celda G15: UNM. - Celda G16: UNM. - Celda G17: UNM.
Celda	Celda B2	La celda B2 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser negativo.
Celda	Celda C2	La celda C2 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B2.
Celda	Celda B3	La celda B3 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda C2.
Celda	Celda C3	La celda C3 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B3.
Celda	Celda B4	La celda B4 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda C3.
Celda	Celda C4	La celda C4 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B4.
Celda	Celda B5	La celda B5 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda C4.
Celda	Celda C5	La celda C5 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B5.
Celda	Celda B6	La celda B6 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser negativo.
Celda	Celda C6	La celda C6 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B6.
Celda	Celda B7	La celda B7 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda C6.
Celda	Celda C7	La celda C7 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B7.
Celda	Celda B8	La celda B8 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda C7.
Celda	Celda C8	La celda C8 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B8.
Celda	Celda B9	La celda B9 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda C8.
Celda	Celda C9	La celda C9 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B9.
Celda	Celda B10	La celda B10 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser negativo.
Celda	Celda C10	La celda C10 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B10.
Celda	Celda B11	La celda B11 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda C10.
Celda	Celda C11	La celda C11 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B11.
Celda	Celda B12	La celda B12 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda C11.
Celda	Celda C12	La celda C12 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B12.
Celda	Celda B13	La celda B13 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda C12.
Celda	Celda C13	La celda C13 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B13.
Celda	Celda B14	La celda B14 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser negativo.
Celda	Celda C14	La celda C14 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B14.
Celda	Celda B15	La celda B15 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda C14.
Celda	Celda C15	La celda C15 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B15.
Celda	Celda B16	La celda B16 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda C15.
Celda	Celda C16	La celda C16 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B16.
Celda	Celda B17	La celda B17 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda C16.
Celda	Celda C17	La celda C17 debe contener un número entero o decimal y no puede estar vacío. El número no puede ser menor al especificado en la celda B17.
Celda	Celdas E2-E5	Las celdas E2-E5 deben contener un número entero o decimal y no pueden estar vacías. Los números no pueden ser negativos.
Celda	Celda F2	La celda F2 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E2.
Celda	Celda F3	La celda F3 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E3.
Celda	Celda F4	La celda F4 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E4.
Celda	Celda F5	La celda F5 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E5.
Celda	Celdas E6	La celda E6 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda F2.
Celda	Celdas E7	La celda E7 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda F3.
Celda	Celdas E8	La celda E8 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda F4.
Celda	Celdas E9	La celda E9 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda F5.
Celda	Celda F6	La celda F6 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E6.
Celda	Celda F7	La celda F7 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E7.
Celda	Celda F8	La celda F8 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E8.
Celda	Celda F9	La celda F9 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E9.
Celda	Celdas E10-17	Las celdas E10-E17 deben contener un número entero o decimal y no pueden estar vacías. Los números no pueden ser negativos.
Celda	Celda F10	La celda F10 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E10.
Celda	Celda F11	La celda F11 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E11.
Celda	Celda F12	La celda F12 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E12.
Celda	Celda F13	La celda F13 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E13.
Celda	Celda F14	La celda F14 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E14.
Celda	Celda F15	La celda F15 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E15.
Celda	Celda F16	La celda F16 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E16.
Celda	Celda F17	La celda F17 debe contener un número entero o decimal y no puede estar vacía. El número no puede ser menor al especificado en la celda E17.

Cumplimiento ICF SSPD

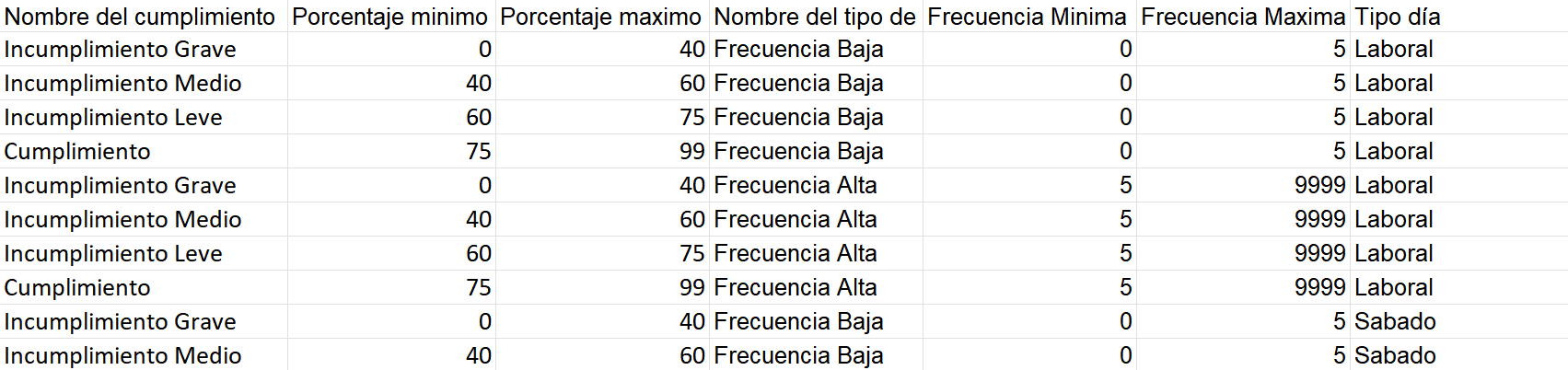

Figura A.18. Ejemplo de hoja “Cumplimiento ICF SSPD” del archivo “Parametros”.

Tabla A.25. Especificaciones hoja “Cumplimiento ICF SSPD” del archivo “Parametros”.

Tabla A2.5. Especificaciones hoja “Cumplimiento ICF-SSPD” del archivo “Parámetros”.

Tipo	Atributos	Descripción de validación
Archivo	Formato	La hoja “Parámetros ICF” del archivo debe contener una tabla. El encabezado de la tabla empieza en la fila 1 y contiene los siguientes campos: ● Columna A: Nombre del cumplimiento. ● Columna B: Porcentaje mínimo. ● Columna C: Porcentaje máximo. ● Columna D: Nombre del tipo de frecuencia. ● Columna E: Frecuencia Mínima. ● Columna F: Frecuencia Máxima. ● Columna G: Tipo día.
Archivo	Formato	Los datos de cada campo del archivo empiezan desde la fila 2.
Columna	Parámetros	La columna debe contener los siguientes textos: - Celda A2: Incumplimiento Grave. - Celda A3: Incumplimiento Medio. - Celda A4: Incumplimiento Leve. - Celda A5: Cumplimiento. - Celda A6: Incumplimiento Grave. - Celda A7: Incumplimiento Medio. - Celda A8: Incumplimiento Leve. - Celda A9: Cumplimiento. - Celda A10: Incumplimiento Grave. - Celda A11: Incumplimiento Medio. - Celda A12: Incumplimiento Leve. - Celda A13: Cumplimiento. - Celda A14: Incumplimiento Grave. - Celda A15: Incumplimiento Medio. - Celda A16: Incumplimiento Leve. - Celda A17: Cumplimiento. - Celda A18: Incumplimiento Grave. - Celda A19: Incumplimiento Medio. - Celda A20: Incumplimiento Leve. - Celda A21: Cumplimiento. - Celda A22: Incumplimiento Grave. - Celda A23: Incumplimiento Medio. - Celda A24: Incumplimiento Leve. - Celda A25: Cumplimiento. - Celda D2: Frecuencia Baja. - Celda D3: Frecuencia Baja. - Celda D4: Frecuencia Baja. - Celda D5: Frecuencia Baja. - Celda D6: Frecuencia Alta. - Celda D7: Frecuencia Alta. - Celda D8: Frecuencia Alta. - Celda D9: Frecuencia Alta. - Celda D10: Frecuencia Baja. - Celda D11: Frecuencia Baja. - Celda D12: Frecuencia Baja. - Celda D13: Frecuencia Baja. - Celda D14: Frecuencia Alta. - Celda D15: Frecuencia Alta. - Celda D16: Frecuencia Alta. - Celda D17: Frecuencia Alta. - Celda D18: Frecuencia Baja. - Celda D19: Frecuencia Baja. - Celda D20: Frecuencia Baja. - Celda D21: Frecuencia Baja. - Celda D22: Frecuencia Alta. - Celda D23: Frecuencia Alta. - Celda D24: Frecuencia Alta. - Celda D25: Frecuencia Alta. - Celda G2: Laboral. - Celda G3: Laboral. - Celda G4: Laboral. - Celda G5: Laboral. - Celda G6: Laboral. - Celda G7: Laboral. - Celda G8: Laboral. - Celda G9: Laboral. - Celda G10: Sábado. - Celda G11: Sábado. - Celda G12: Sábado. - Celda G13: Sábado. - Celda G14: Sábado. - Celda G15: Sábado. - Celda G16: Sábado. - Celda G17: Sábado. - Celda G18: Domingo y Festivos. - Celda G19: Domingo y Festivos. - Celda G20: Domingo y Festivos. - Celda G21: Domingo y Festivos. - Celda G22: Domingo y Festivos. - Celda G23: Domingo y Festivos. - Celda G24: Domingo y Festivos. - Celda G25: Domingo y Festivos.
Celda	Celda B2	Número entero o decimal y no vacío. El número no puede ser negativo.
Celda	Celda C2	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B2.
Celda	Celda B3	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C2.
Celda	Celda C3	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B3.
Celda	Celda B4	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C3.
Celda	Celda C4	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B4.
Celda	Celda B5	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C4.
Celda	Celda C5	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B5.
Celda	Celda B6	Número entero o decimal y no vacío. El número no puede ser negativo.
Celda	Celda C6	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B6.
Celda	Celda B7	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C6.
Celda	Celda C7	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B7.
Celda	Celda B8	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C7.
Celda	Celda C8	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B8.
Celda	Celda B9	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C8.
Celda	Celda C9	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B9.
Celda	Celda B10	Número entero o decimal y no vacío. El número no puede ser negativo.
Celda	Celda C10	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B10.
Celda	Celda B11	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C10.
Celda	Celda C11	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B11.
Celda	Celda B12	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C11.
Celda	Celda C12	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B12.
Celda	Celda B13	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C12.
Celda	Celda C13	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B13.
Celda	Celda B14	Número entero o decimal y no vacío. El número no puede ser negativo.
Celda	Celda C14	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B14.
Celda	Celda B15	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C14.
Celda	Celda C15	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B15.
Celda	Celda B16	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C15.
Celda	Celda C16	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B16.
Celda	Celda B17	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C16.
Celda	Celda C17	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B17.
Celda	Celda B18	Número entero o decimal y no vacío. El número no puede ser negativo.
Celda	Celda C18	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B18.
Celda	Celda B19	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C18.
Celda	Celda C19	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B19.
Celda	Celda B20	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C19.
Celda	Celda C20	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B20.
Celda	Celda B21	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C20.
Celda	Celda C21	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B21.
Celda	Celda B22	Número entero o decimal y no vacío. El número no puede ser negativo.
Celda	Celda C22	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B22.
Celda	Celda B23	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C22.
Celda	Celda C23	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B23.
Celda	Celda B24	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C23.
Celda	Celda C24	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B24.
Celda	Celda B25	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda C24.
Celda	Celda C25	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda B25.
Celda	Celdas E2–E5	Número entero o decimal y no vacío. El número no puede ser negativo.
Celda	Celda F2	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E2.
Celda	Celda F3	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E3.
Celda	Celda F4	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E4.
Celda	Celda F5	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E5.
Celda	Celda E6	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda F2.
Celda	Celda E7	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda F3.
Celda	Celda E8	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda F4.
Celda	Celdas E9	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda F5.
Celda	Celda F6	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E6.
Celda	Celda F7	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E7.
Celda	Celda F8	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E8.
Celda	Celda F9	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E9.
Celda	Celdas E10-E13	Número entero o decimal y no vacío. El número no puede ser negativo.
Celda	Celda F10	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E10.
Celda	Celda F11	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E11.
Celda	Celda F12	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E12.
Celda	Celda F13	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E13.
Celda	Celdas E14	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda F10.
Celda	Celdas E15	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda F11.
Celda	Celdas E16	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda F12.
Celda	Celdas E17	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda F13.
Celda	Celda F14	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E14.
Celda	Celda F15	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E15.
Celda	Celda F16	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E16.
Celda	Celda F17	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E17.
Celda	Celdas E18-E21	Número entero o decimal y no vacío. El número no puede ser negativo.
Celda	Celda F18	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E18.
Celda	Celda F19	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E19.
Celda	Celda F20	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E20.
Celda	Celda F21	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E21.
Celda	Celdas E22	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda F18.
Celda	Celdas E23	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda F19.
Celda	Celdas E24	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda F20.
Celda	Celdas E25	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda F21.
Celda	Celda F22	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E22.
Celda	Celda F23	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E23.
Celda	Celda F24	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E24.
Celda	Celda F25	Número entero o decimal y no vacío. El número no puede ser menor al especificado en la celda E25.

Diccionario de Periodos

descripcion:

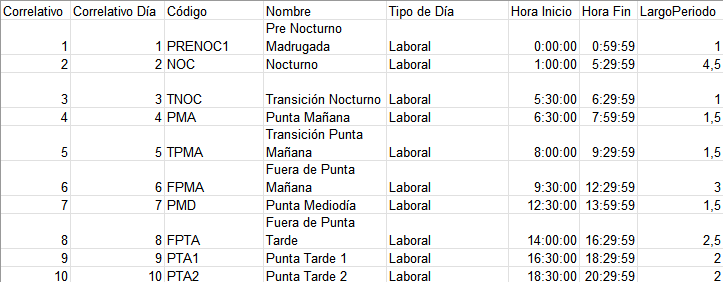

Figura A.19. Ejemplo de hoja “Periodos” del archivo “Parametros”.

Tabla A.26. Especificaciones de la hoja “Periodos” del archivo “Parametros”.

Tipo	Atributos	Descripción de validación
Archivo	Formato	El archivo debe contener una tabla con el encabezado en la fila 1, con la siguiente especificación: ● Columna A: Correlativo. ● Columna B: Correlativo Día. ● Columna C: Código. ● Columna D: Nombre. ● Columna E: Tipo de Día. ● Columna F: Hora Inicio. ● Columna G: Hora Fin. ● Columna H: LargoPeriodo.
Archivo	Formato	Los datos de cada campo del archivo empiezan desde la fila 2.
Columna	Correlativo	Número entero, el campo no puede estar vacío.
Columna	Correlativo Día	Número entero, el campo no puede estar vacío.
Columna	Tipo de Día	El campo no puede estar vacío, ni contener el texto vacío (“”). Debe contener uno de los siguientes valores: ["Laboral", "Sabado", "Domingo y Festivos"].
Columna	Código	El campo no puede estar vacío, ni contener el texto vacío (“”).
Columna	Nombre	El campo no puede estar vacío, ni contener el texto vacío (“”).
Columna	Hora Inicio	Hora en formato HH:MM:SS. Sistema horario de 24 horas, los valores deben estar contenidos en el intervalo [00:00:00, 23:59:59].
Columna	Hora Fin	Hora en formato HH:MM:SS. Sistema horario de 24 horas, los valores deben estar contenidos en el intervalo [00:00:00, 23:59:59].
Columna	LargoPeriodo	Número entero o decimal, el campo no puede estar vacío.

Diccionario de Unidades de Negocio

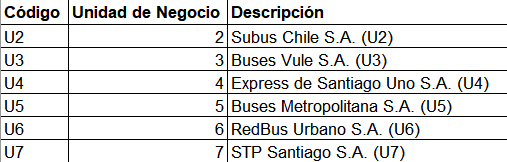

Figura A.20. Ejemplo de hoja “UN” del archivo “Parametros”.

Tabla A.27. Especificaciones en la hoja “UN” del archivo “Parametros”.

Tipo	Atributos	Descripción de validación
Archivo	Formato	El archivo debe contener una tabla con el encabezado en la fila 1, con la siguiente especificación: ● Columna A: Código. ● Columna B: Unidad de Negocio. ● Columna C: Descripción.
Archivo	Formato	Los datos de cada campo del archivo empiezan desde la fila 2.
Columna	Código	El campo no puede estar vacío, ni contener el texto vacío (“”).
Columna	Unidad de Negocio	Número entero, el campo no puede estar vacío.
Columna	Descripción	El campo no puede estar vacío, ni contener el texto vacío (“”).

Diccionario de Feriados

Figura A.21. Ejemplo de hoja “Excepcionales” del archivo “Parametros”.

Tabla A.28 Especificaciones en el archivo de entrada “Diccionario de Feriados”.

Tipo	Atributos	Descripción de validación
Archivo	Formato	El archivo debe contener una tabla con el encabezado en la fila 1, con la siguiente especificación: ● Columna A: Fecha. ● Columna B: Tipo de Día.
Archivo	Formato	Los datos de cada campo del archivo empiezan desde la fila 2.
Columna	Fecha	El campo debe contener fechas en formato DD-MM-AAAA. Cada fecha debe estar contenida dentro del intervalo que forman las celdas B2 y B3 de la hoja “Parámetros”.
Columna	Tipo de Día	Número entero, el campo no puede estar vacío. Debe contener uno de los siguientes valores: [1, 2, 3].

Diccionario de Servicios

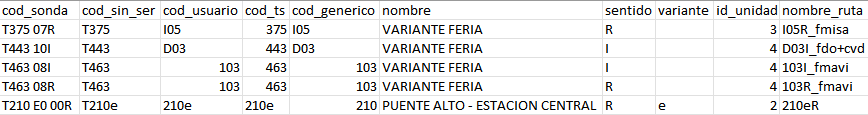

Figura A.22. Ejemplo de la única hoja del archivo “Diccionario de Servicios”.

Tabla A.29. Especificaciones del archivo de entrada “Diccionario de Servicios”.

Tipo	Atributos	Descripción de validación
Carpeta	Nombre	El nombre de la carpeta debe ser “dict_servicios”.
Archivo	Nombre	En el nombre se debe especificar el intervalo de vigencia del archivo. “DDMMAAAA_DDMMAAAA” corresponde a la fecha de inicio y fin de la vigencia, respectivamente. La fecha de fin de la vigencia no puede ser más antigua a la del inicio de la vigencia.
Archivo	Formato	El formato del archivo debe ser XLSX.
Archivo	Formato	El archivo debe contener una tabla con el encabezado en la fila 1, con la siguiente especificación: ● Columna A: cod_sonda. ● Columna B: cod_sin_ser. ● Columna C: cod_usuario. ● Columna D: cod_ts. ● Columna E: cod_generico. ● Columna F: nombre. ● Columna G: sentido. ● Columna H: variante. ● Columna I: id_unidad. ● Columna J: nombre_ruta.
Archivo	Formato	Los datos de cada campo en la hoja del archivo empiezan desde la fila 2.
Columna	cod_sonda	El campo no puede estar vacío, ni contener el texto vacío (“”).
Columna	cod_sin_ser	El campo no puede estar vacío, ni contener el texto vacío (“”).
Columna	cod_usuario	El campo no puede estar vacío, ni contener el texto vacío (“”).
Columna	cod_ts	El campo no puede estar vacío, ni contener el texto vacío (“”).

FEO-FT

Figura A.23. Ejemplo de la hoja “FEO-FT” del archivo “FEO-FT”.

Tabla A.30 Especificaciones del archivo de entrada “FEO-FT”.

Tipo	Atributos	Descripción de validación
Archivo	Nombre	El nombre de la carpeta debe ser “feo_ft”.
Archivo	Nombre	En el nombre se debe especificar el intervalo de vigencia del archivo. “DDMMAAAA_DDMMAAAA” corresponde a la fecha de inicio y fin de la vigencia, respectivamente. La fecha de fin de la vigencia no puede ser más antigua a la del inicio de la vigencia.
Archivo	Formato	El formato del archivo debe ser XLSX.
Archivo	Formato	El archivo debe contener una tabla con el encabezado en la fila 1, con la siguiente especificación: ● Columna A: fecha. ● Columna B: id_unidad. ● Columna C: feo. ● Columna D: FT-ICF-ICR. ● Columna E: FT-ICT-CAP.
Archivo	Formato	Los datos de cada campo en la hoja del archivo empiezan desde la fila 2.
Columna	fecha	Debe contener una fecha en formato DD-MM-AAAA.
Columna	id_unidad	El campo no puede estar vacío, ni contener el texto vacío (“”). Los valores deben existir en el campo “Unidad de Negocio” en el diccionario de Unidades de Negocio.
Columna	feo	Número entero o decimal, el campo no puede estar vacío.
Columna	FT-ICF-ICR	Número entero o decimal, el campo no puede estar vacío.
Columna	FT-ICT-CAP	Número entero o decimal, el campo no puede estar vacío.

FEO-FT ICRP

Figura A.24. Ejemplo de la hoja “FEO-FT” del archivo “FEO-FT ICRP”.

Tabla A.31 Especificaciones del archivo de entrada “FEO-FT ICRP”.

Tipo	Atributos	Descripción de validación
Archivo	Nombre	El nombre de la carpeta debe ser “feo_ft_icrp”.
Archivo	Nombre	En el nombre se debe especificar el intervalo de vigencia del archivo. “DDMMAAAA_DDMMAAAA” corresponde a la fecha de inicio y fin de la vigencia, respectivamente. La fecha de fin de la vigencia no puede ser más antigua a la del inicio de la vigencia.
Archivo	Formato	El formato del archivo debe ser XLSX.
Archivo	Formato	El archivo debe contener una tabla con el encabezado en la fila 1, con la siguiente especificación: ● Columna A: fecha. ● Columna B: id_unidad. ● Columna C: feo. ● Columna D: FT-ICF-ICR. ● Columna E: FT-ICT-CAP.
Archivo	Formato	Los datos de cada campo en la hoja del archivo empiezan desde la fila 2.
Columna	fecha	Debe contener una fecha en formato DD-MM-AAAA.
Columna	id_unidad	El campo no puede estar vacío, ni contener el texto vacío (“”). Los valores deben existir en el campo “Unidad de Negocio” en el diccionario de Unidades de Negocio.
Columna	feo	Número entero o decimal, el campo no puede estar vacío.
Columna	FT-ICF-ICR	Número entero o decimal, el campo no puede estar vacío.
Columna	FT-ICT-CAP	Número entero o decimal, el campo no puede estar vacío.

Exclusiones

Figura A.25. Ejemplo de la única hoja del archivo “Exclusiones”.

Tabla A.32. Validaciones del archivo “Exclusiones”.

Tipo	Atributos	Descripción de validación
Archivo	Nombre	El nombre de la carpeta debe ser “exclusiones”.
Archivo	Nombre	En el nombre se debe especificar el intervalo de vigencia del archivo. “DDMMAAAA_DDMMAAAA” corresponde a la fecha de inicio y fin de la vigencia, respectivamente. La fecha de fin de la vigencia no puede ser más antigua a la del inicio de la vigencia.
Archivo	Formato	El formato del archivo debe ser XLSX.
Archivo	Formato	El archivo debe contener una tabla. La tabla contiene un el encabezado en la fila 1 con la siguiente estructura: ● Columna A: fecha. ● Columna B: id_unidad. ● Columna C: servicio. ● Columna D: id_sentido. ● Columna E: id_periodo.
Archivo	Formato	Los datos de cada campo en cada hoja del archivo empiezan desde la fila 2.
Columna	fecha	Debe contener una fecha en formato DD-MM-AAAA.
Columna	id_unidad	El campo no puede estar vacío, ni contener el texto vacío (“”). Los valores deben existir en el campo “Unidad de Negocio” en el diccionario de Unidades de Negocio.
Columna	servicio	El campo no puede estar vacío, ni contener el texto vacío (“”). Los valores deben existir en el campo “cod_ts” en el archivo “Diccionario de Servicios”. A excepción del valor “*”.
Columna	id_sentido	Debe contener uno de los siguientes valores: [1, 2,”*”].
Columna	id_periodo	Número entero o el valor "", el campo no puede estar vacío. Los valores deben existir en el campo “Correlativo” en el archivo “Diccionario de Periodos”. A excepción del valor “”.

Exclusiones ICRP

Figura A.26. Ejemplo de la única hoja del archivo “Exclusiones ICRP”.

Tabla A.33. Validaciones del archivo “Exclusiones ICRP”.

Tipo	Atributos	Descripción de validación
Archivo	Nombre	El nombre de la carpeta debe ser “exclusiones_icrp”.
Archivo	Nombre	En el nombre se debe especificar el intervalo de vigencia del archivo. “DDMMAAAA_DDMMAAAA” corresponde a la fecha de inicio y fin de la vigencia, respectivamente. La fecha de fin de la vigencia no puede ser más antigua a la del inicio de la vigencia.
Archivo	Formato	El formato del archivo debe ser XLSX.
Archivo	Formato	El archivo debe contener una tabla. La tabla contiene un encabezado en la fila 1 con la siguiente estructura: ● Columna A: fecha. ● Columna B: id_unidad. ● Columna C: servicio. ● Columna D: id_sentido. ● Columna E: id_periodo.
Archivo	Formato	Los datos de cada campo en cada hoja del archivo empiezan desde la fila 2.
Columna	fecha	Debe contener una fecha en formato DD-MM-AAAA.
Columna	id_unidad	El campo no puede estar vacío, ni contener el texto vacío (“”). Los valores deben existir en el campo “Unidad de Negocio” en el diccionario de Unidades de Negocio.
Columna	servicio	El campo no puede estar vacío, ni contener el texto vacío (“”). Los valores deben existir en el campo “cod_ts” en el archivo “Diccionario de Servicios”. A excepción del valor “*”.
Columna	id_sentido	Debe contener uno de los siguientes valores: [1, 2,”*”].
Columna	id_periodo	Número entero o el valor “”, el campo no puede estar vacío. Los valores deben existir en el campo “Correlativo” en el archivo “Diccionario de Periodos”. A excepción del valor “”.

Expediciones

Figura A.27. Ejemplo de la única hoja del archivo “Expediciones”.

Tabla A.34. Validaciones del archivo “Expediciones”.

Tipo	Atributos	Descripción de validación
Archivo	Nombre	El nombre de la carpeta debe ser “expediciones”.
Archivo	Nombre	En el nombre se debe especificar el intervalo de vigencia del archivo. “DDMMAAAA_DDMMAAAA” corresponde a la fecha de inicio y fin de la vigencia, respectivamente. La fecha de fin de la vigencia no puede ser más antigua a la del inicio de la vigencia.
Archivo	Formato	El formato del archivo debe ser XLSX.
Archivo	Formato	La única hoja del archivo debe contener una tabla. El encabezado de la tabla empieza en la fila 1 siguiendo la siguiente estructura: ● Columna A: UN. ● Columna B: Patente. ● Columna C: Periodo. ● Columna D: Inicio.
Archivo	Formato	Los datos de cada campo en la hoja del archivo empiezan desde la fila 2.
Columna	UN	El campo no puede estar vacío, ni contener el texto vacío (“”). Los valores deben existir en el campo “Unidad de Negocio” en el diccionario de Unidades de Negocio.
Columna	Patente	El campo no puede estar vacío, ni contener el texto vacío (“”).
Columna	Periodo	Número entero, el campo no puede estar vacío. Los valores deben existir en el campo “Correlativo” en el archivo “Diccionario de Periodos”.
Columna	Inicio	Fecha y hora en formato “DD-MM-AAAA HH:MM”, el campo puede estar vacío.

Pesos

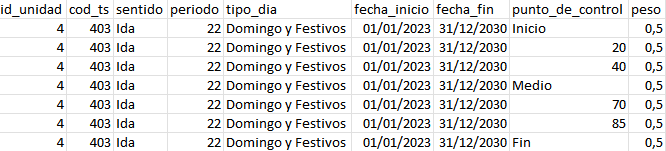

Figura A.28. Ejemplo de la única hoja del archivo “Pesos”.

Tabla A.35 Validaciones del archivo “Pesos”.

Tipo	Atributos	Descripción de validación
Archivo	Nombre	El nombre del archivo debe ser “Pesos”.
Archivo	Nombre	En el nombre se debe especificar el intervalo de vigencia del archivo. “DDMMAAAA_DDMMAAAA” corresponde a la fecha de inicio y fin de la vigencia, respectivamente. La fecha de fin de la vigencia no puede ser más antigua a la del inicio de la vigencia.
Archivo	Formato	El formato del archivo debe ser XLSX.
Archivo	Formato	El header debe estar especificado en la fila 1 siguiendo la siguiente estructura: ● Columna A: id_unidad. ● Columna B: cod_ts. ● Columna C: sentido. ● Columna D: periodo. ● Columna E: tipo_dia. ● Columna F: fecha_inicio. ● Columna G: fecha_fin. ● Columna H: punto_de_control. ● Columna I: peso.
Archivo	Formato	Los datos de cada campo en la hoja del archivo empiezan desde la fila 2.
Columna	id_unidad	El campo no puede estar vacío, ni contener el texto vacío (“”). Los valores deben existir en el campo “Unidad de Negocio” en el diccionario de Unidades de Negocio.
Columna	cod_ts	El campo no puede estar vacío, ni contener el texto vacío (“”). Los valores deben existir en el campo “cod_ts” en el archivo “Diccionario de Servicios”.
Columna	sentido	Debe contener uno de los siguientes valores: [1, 2].
Columna	periodo	Número entero, el campo no puede estar vacío. Los valores deben existir en el campo “ID” en el archivo “Diccionario de Periodos”.
Columna	tipo_dia	El campo no puede estar vacío, ni contener el texto vacío (“”). Debe contener uno de los siguientes valores: ["Laboral", "Sabado", "Domingo y Festivos"].
Columna	fecha_inicio	Fecha en formato DD-MM-AAAA.
Columna	fecha_fin	Fecha en formato DD-MM-AAAA. El valor no puede ser menor al especificado en fecha_inicio para la misma fila.
Columna	punto_de_control	Debe contener uno de los siguientes valores: ["Inicio", 20, 40, "Medio", 70, 85, "Fin"].
Columna	peso	Número entero o decimal, el campo no puede estar vacío.
