dtpm-adherencia en CityRed
Dentro de esta guía de uso se encuentran las descripciones y forma de uso de las vistas de adherencia en el sistema CityRed.
Vista : Análisis por desvío
A continuación, se presenta una guía detallada del uso del módulo desvíos del visualizador de adherencia en CityRed.

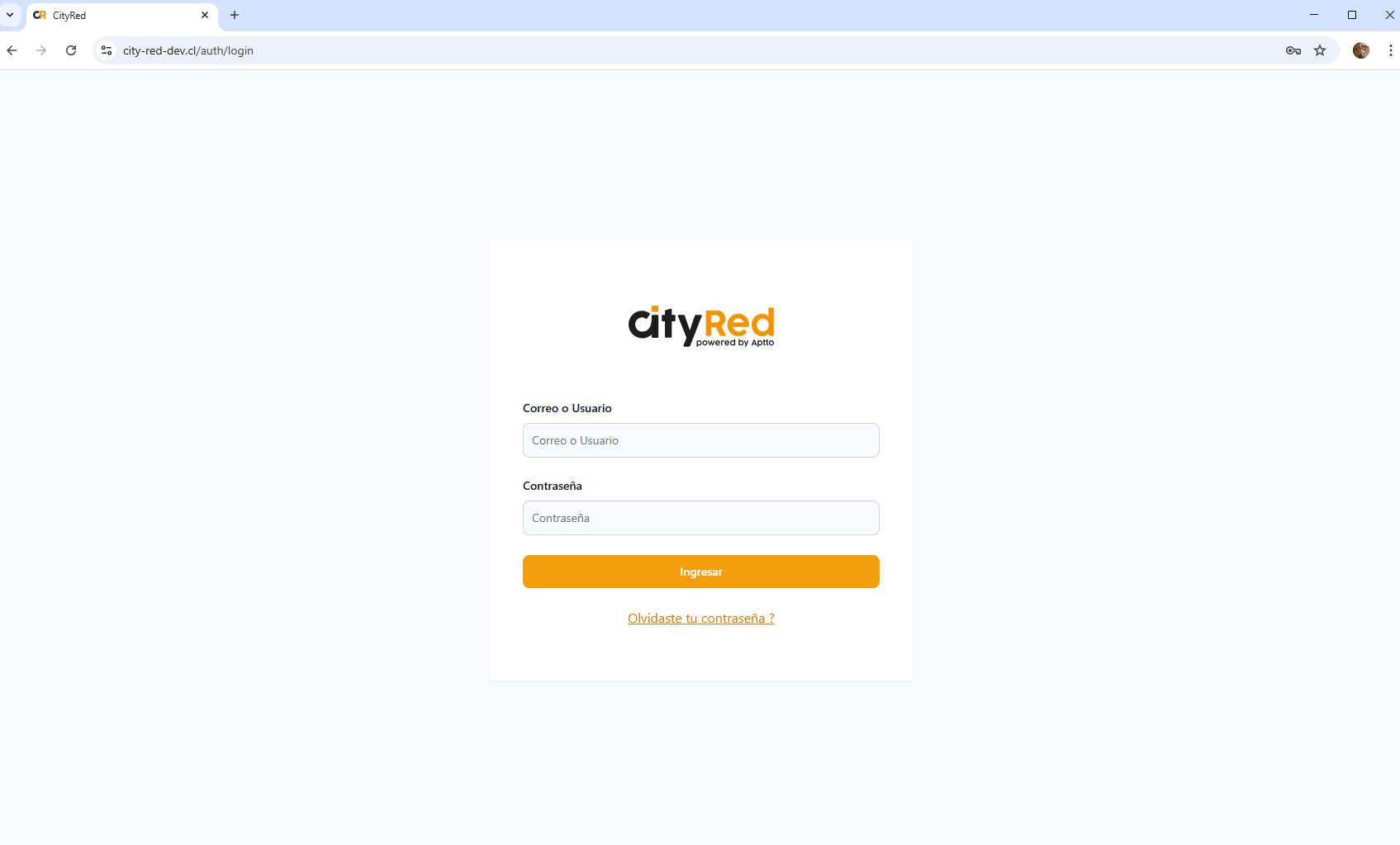

Esta vista representa un primer acercamiento a la detección de desvíos. Para ingresar a ella, en primer lugar se debe acceder al sitio web https://city-red-dev.cl/, e iniciar sesión utilizando nombre de usuario o correo electrónico y contraseña.

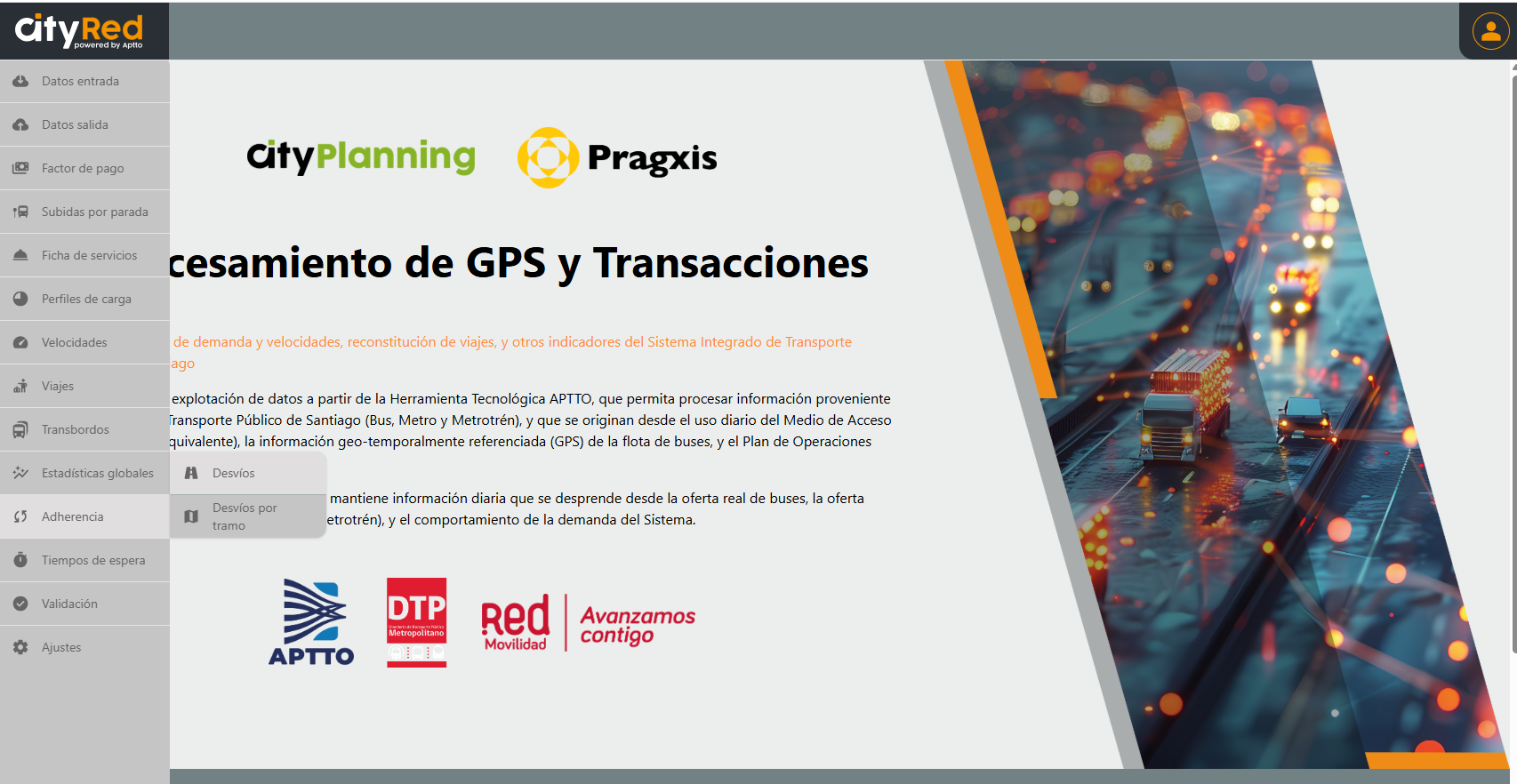

En el menú de la izquierda se debe seleccionar Adherencia y posteriormente, Desvíos.

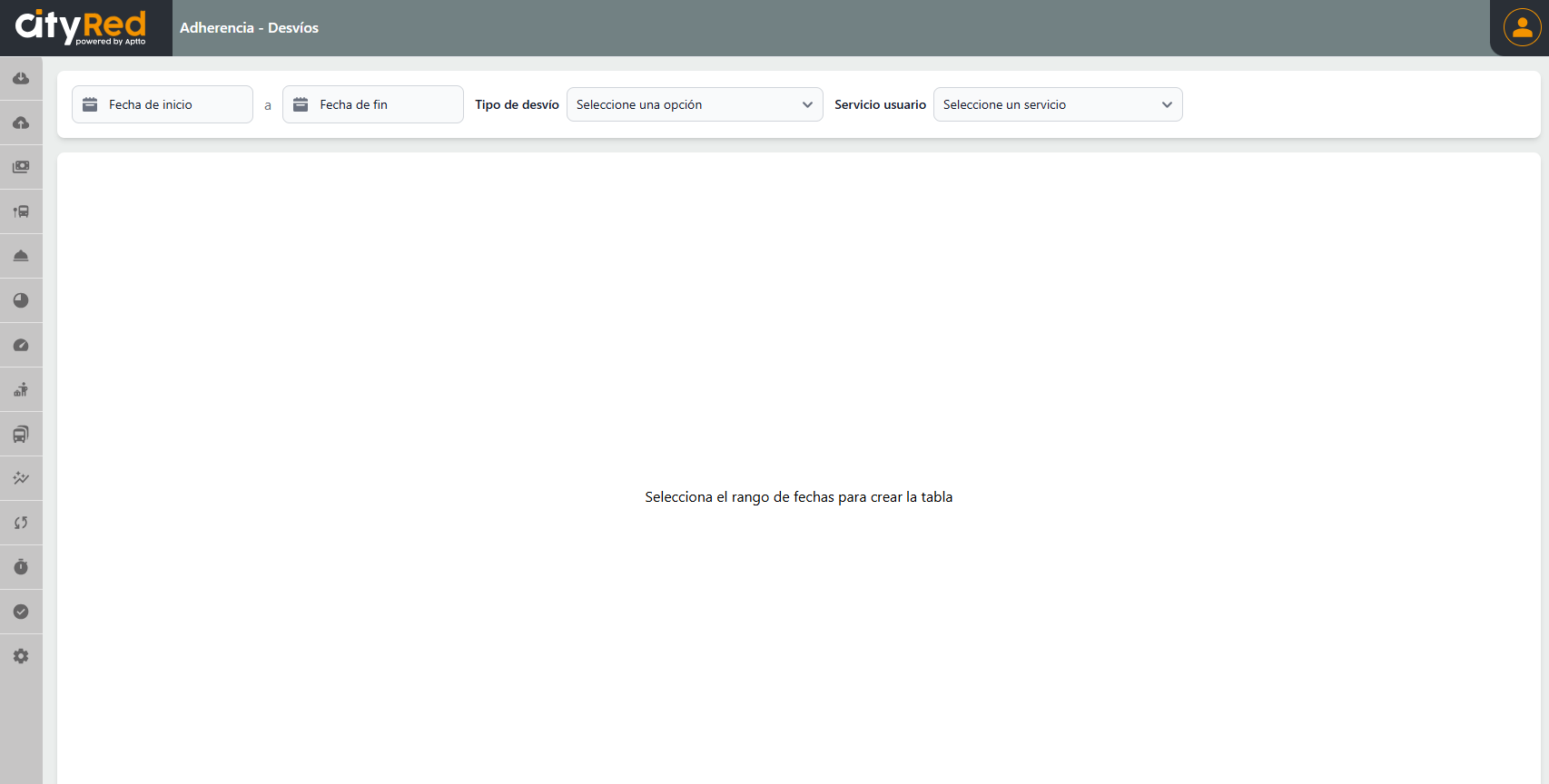

Una vez en el menú Adherencia – Desvíos, se debe seleccionar el rango de fechas (fecha de inicio y fecha de fin) que se desea analizar para crear la tabla, tal como se indica en la misma ventana.

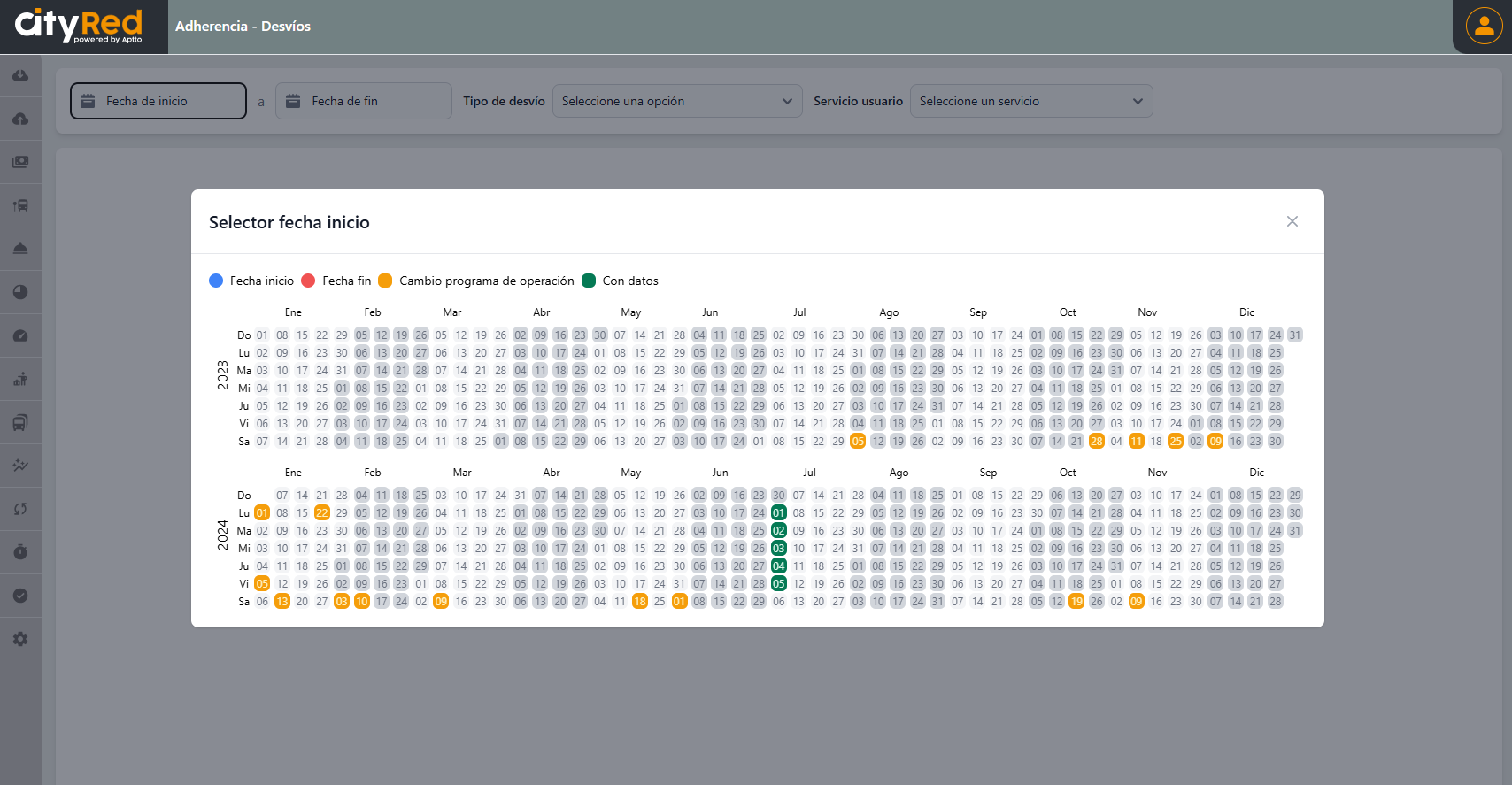

Los días que contienen datos para ser visualizados se muestran de color verde en el calendario.
Una vez seleccionado el rango de fechas, el sistema calcula el porcentaje de expediciones con desvíos para cada servicio. Este análisis tiene como objetivo identificar los servicios con mayor incidencia de desvíos.

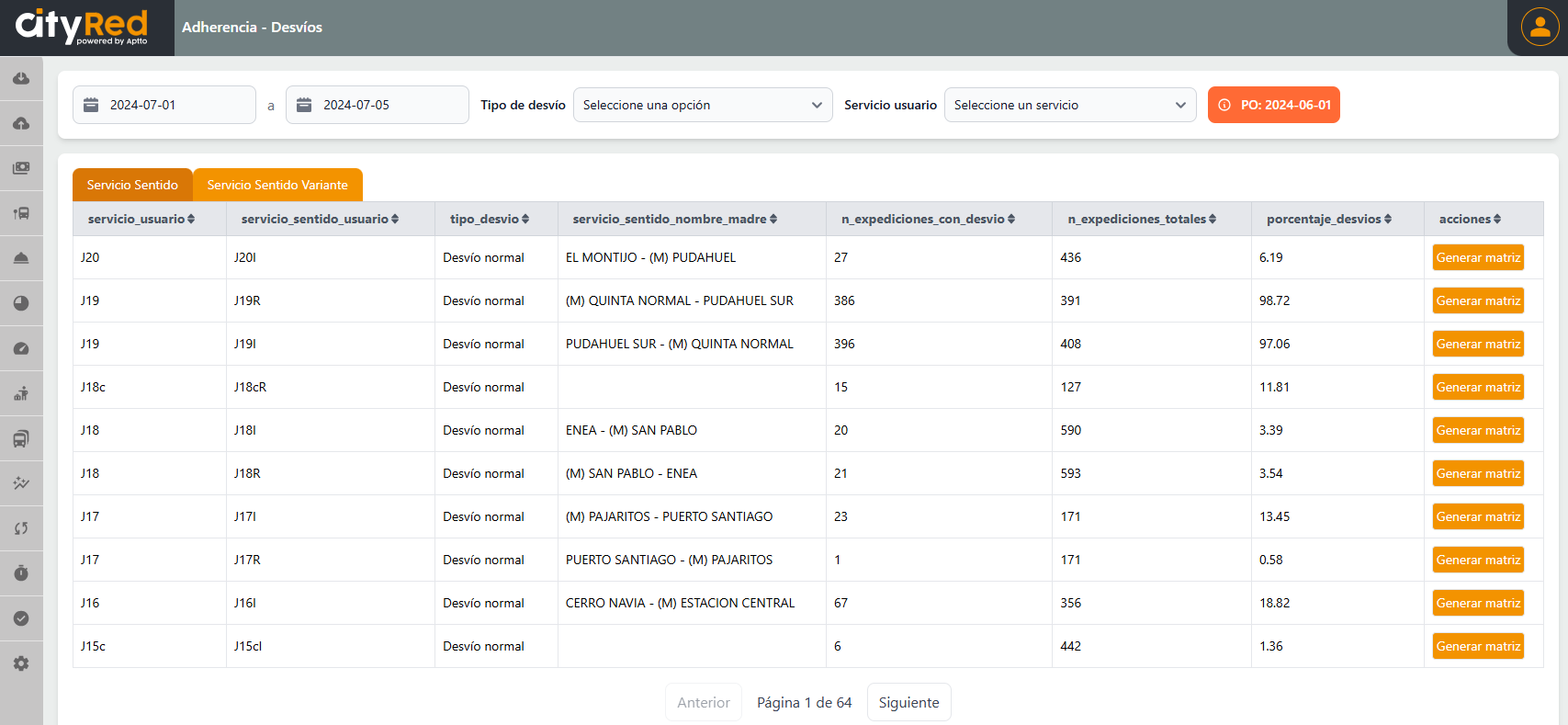

Se despliega automáticamente una tabla en la que se muestra, para todos los servicios que operaron en los días seleccionados, la siguiente información: - Servicio usuario - Servicio sentido usuario - Tipo de desvío (normal, programado o de contingencia) - Servicio sentido nombre madre - N° de expediciones con desvío - N° de expediciones totales - Porcentaje de desvíos (n° de expediciones con desvío/n° de expediciones totales)
En la parte superior se la vista se proporciona un filtro que permite segmentar el análisis no solo por rango de días, sino que además por tipo de desvío (normal, programado, contingencia) y por servicio de usuario. Tanto el tipo de desvío como el servicio pueden ser definidos por el usuario; en caso contrario, la extracción de datos se realizará considerando todos los casos.

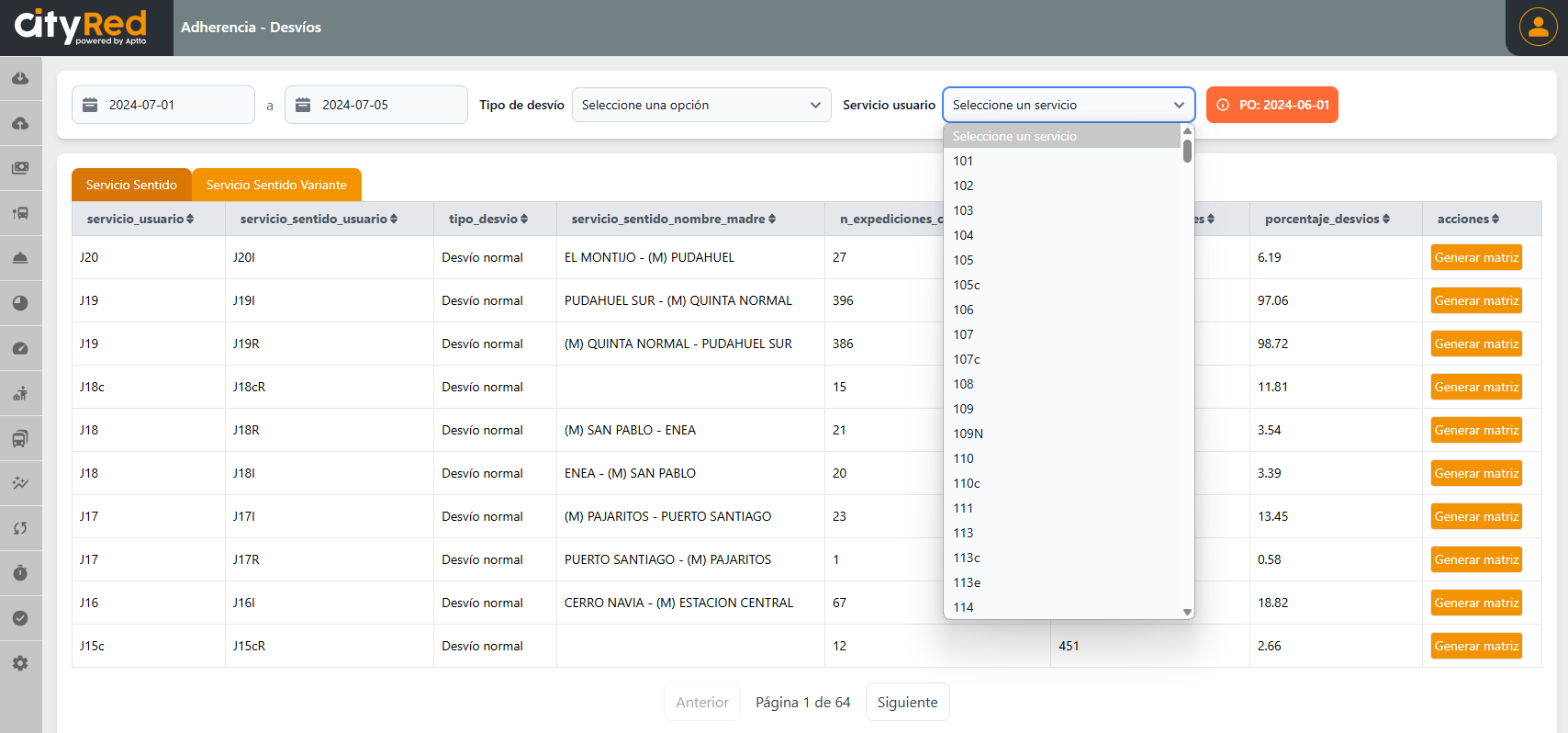

Para poder filtar por algún servicio usuario se debe hacer clic en la lista desplegable y seleccionar el servicio deseado.

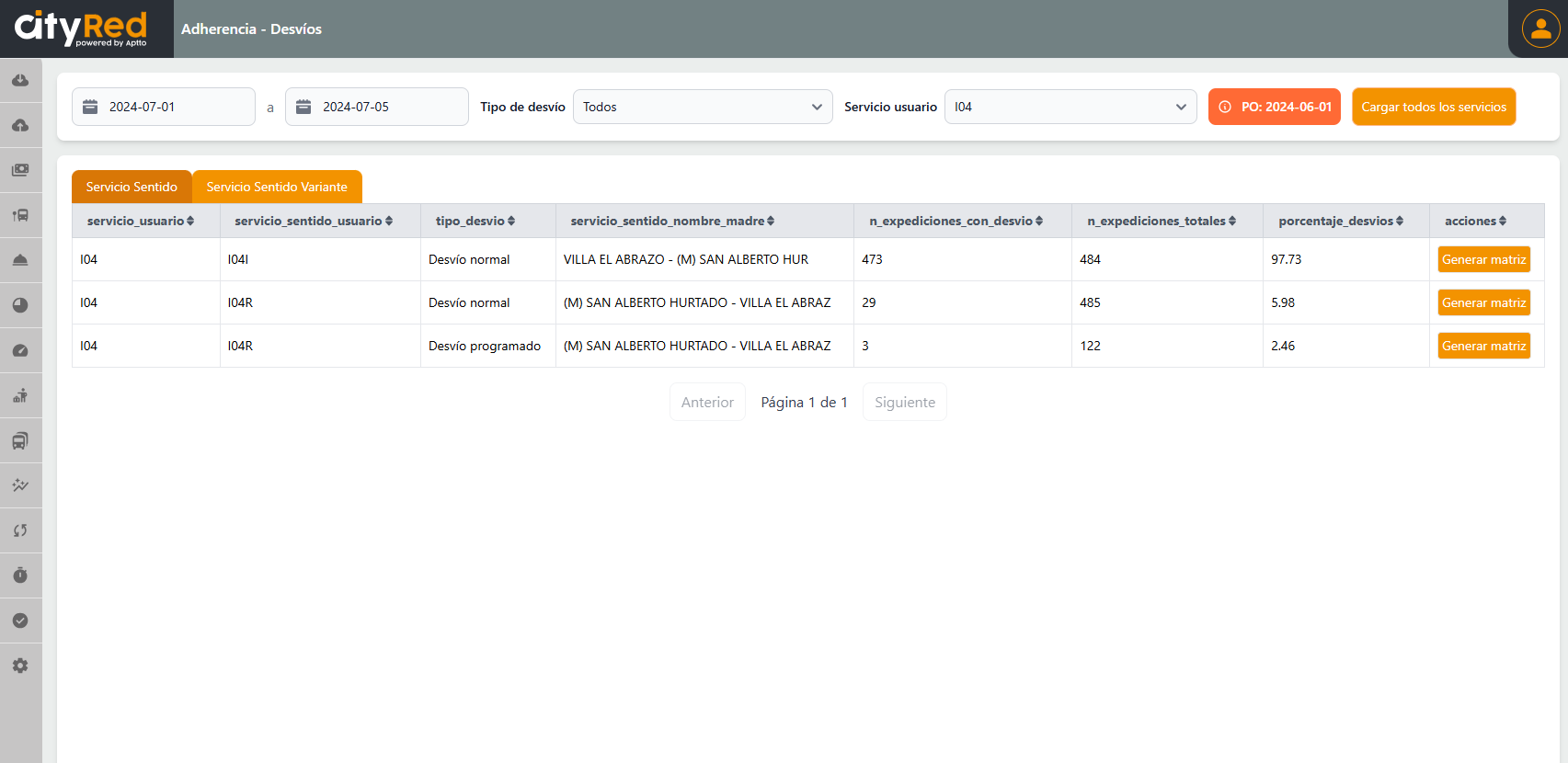

Automáticamente la tabla se filtra, mostrando únicamente el servicio usuario seleccionado y los desvíos que posee. Además, en la parte superior derecha aparece un botón denominado "Cargar todos los servicios", que permite volver a la tabla original con la información del sistema completo.

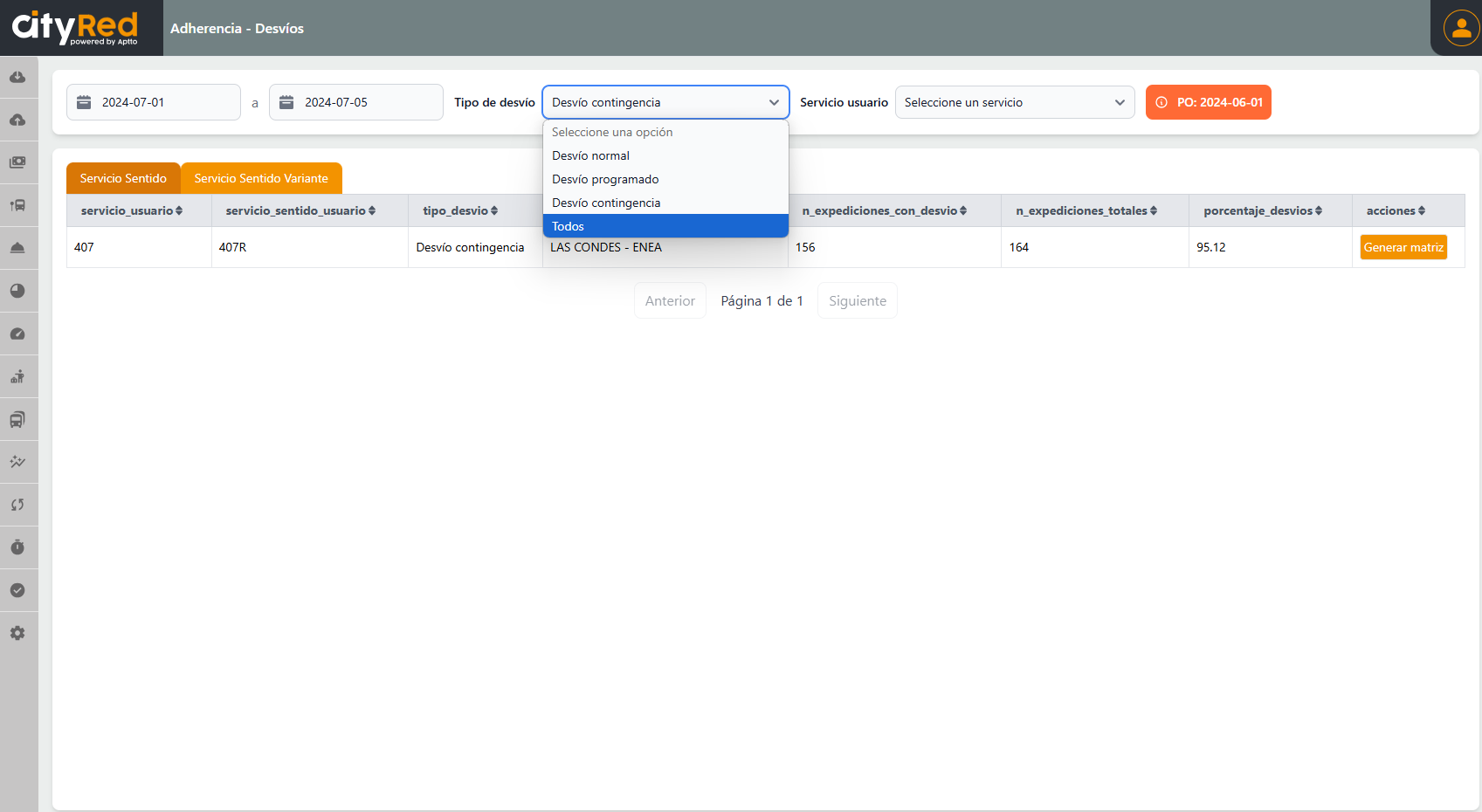

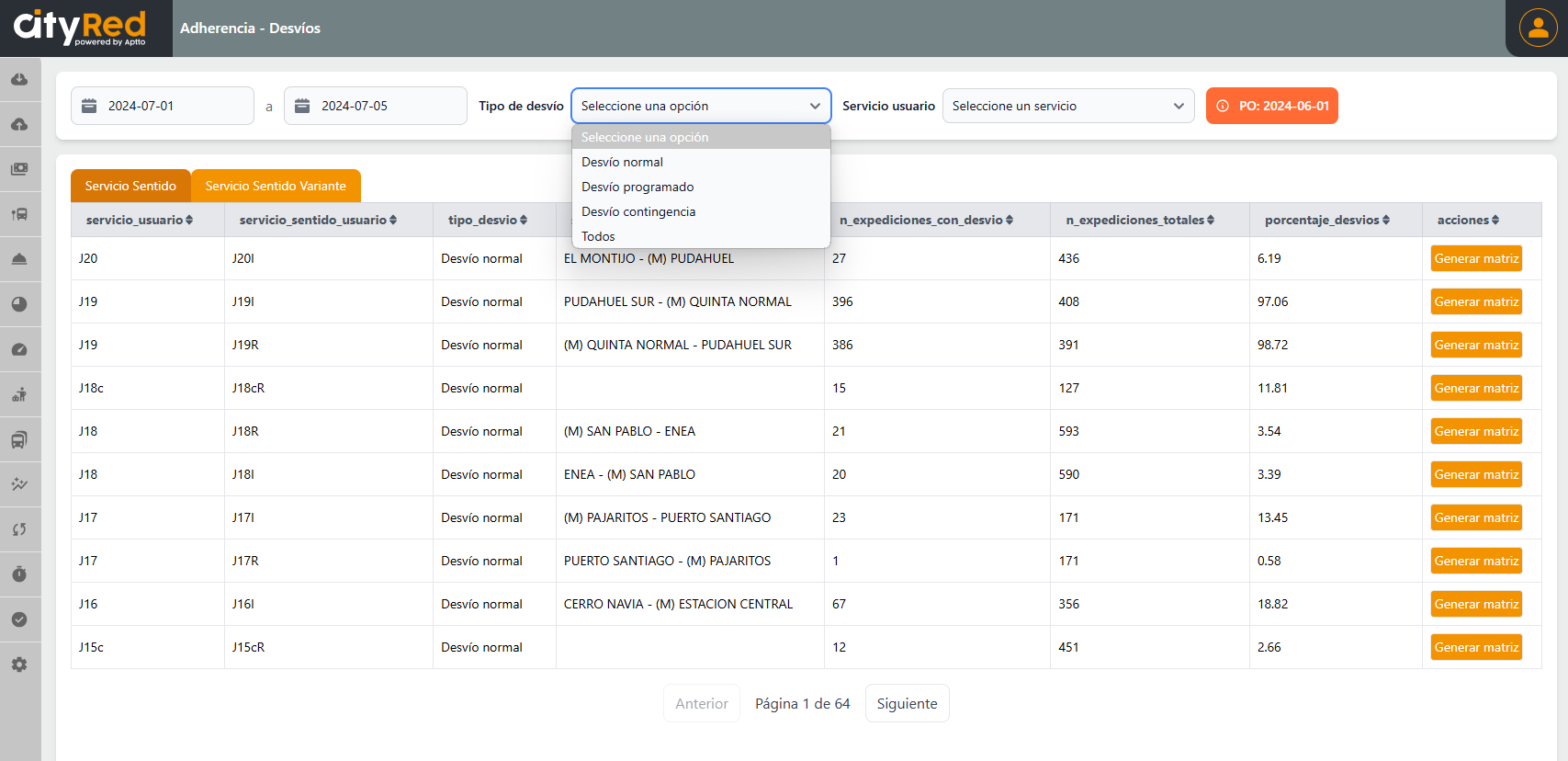

Por otro lado, para poder filtar por tipo de desvío, se debe hacer clic en la lista desplegable y seleccionar el tipo deseado (normal, de contingencia o programado).

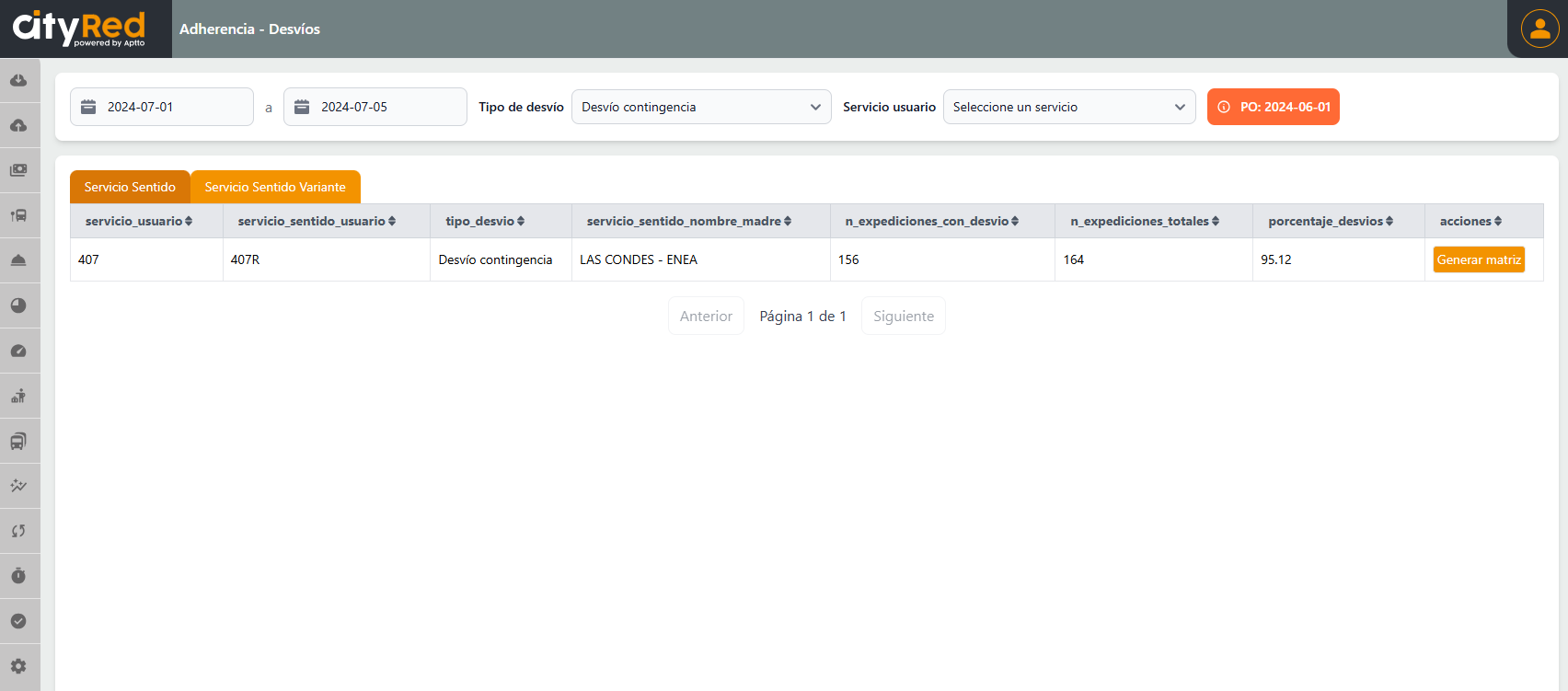

Automáticamente la tabla se filtra, mostrando únicamente los servicios usuario que poseen el tipo de desvío seleccionado.
Para volver a la tabla original con la información del sistema completo, en el menú desplegable se debe seleccionar "Todos".

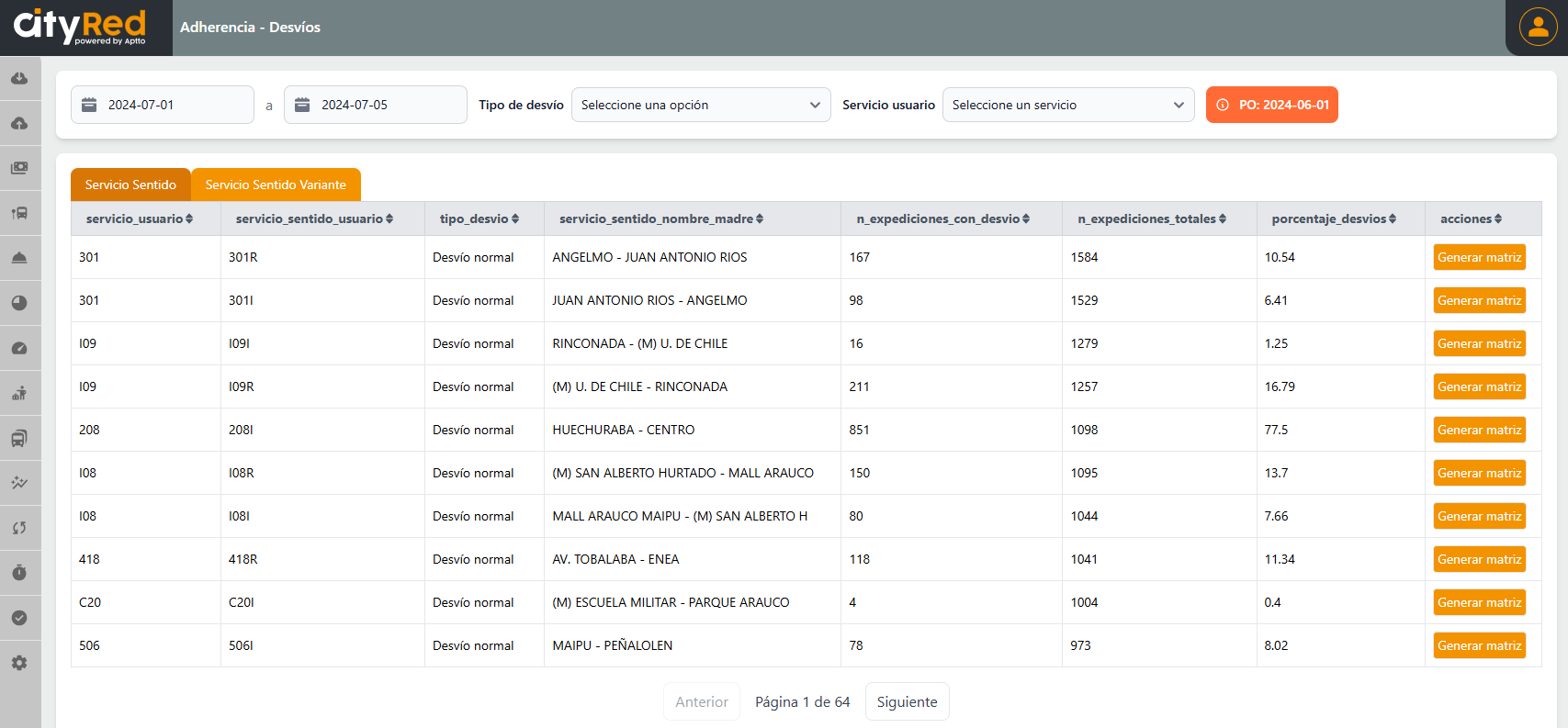

Por otro lado, junto al nombre de cada campo hay dos flechas que permiten ordenar la tabla según los valores del campo deseado, de manera ascendente o descendente. En el siguiente ejemplo, la tabla se ha ordenado de mayor a menor número de expediciones totales por servicio.
En un nivel de análisis más detallado, la vista permite seleccionar uno de los servicios de la lista principal, haciendo clic en el botón "Generar matriz", que se encuentra en el campo de la derecha de la tabla.
Esto genera un gráfico bidimensional que se despliega en la parte inferior de la ventana, donde el eje vertical representa las medias horas del día y el eje horizontal, los días del periodo seleccionado. Cada celda del gráfico se colorea en función de un rango de porcentaje de desvíos, lo que permite identificar patrones temporales.
En la esquina superior izquierda del gráfico se presenta un botón que permite escoger de qué manera visualizar el porcentaje de desvíos que el servicio seleccionado posee de acuerdo a la siguiente selección:

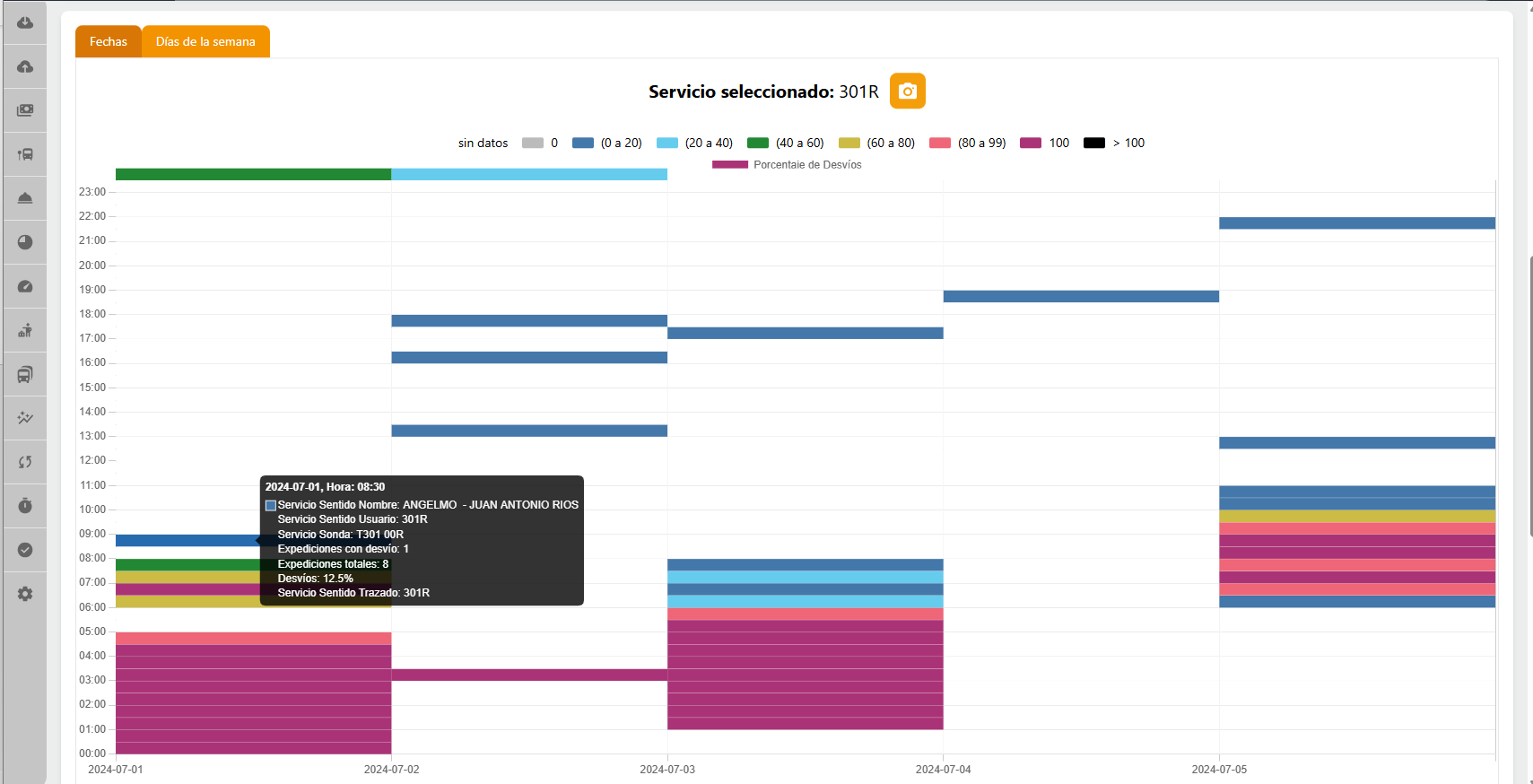

- Fechas: muestra el rango de porcentaje de desvíos que el servicio posee en cada media hora de cada uno de los días del rango de fechas escogido.

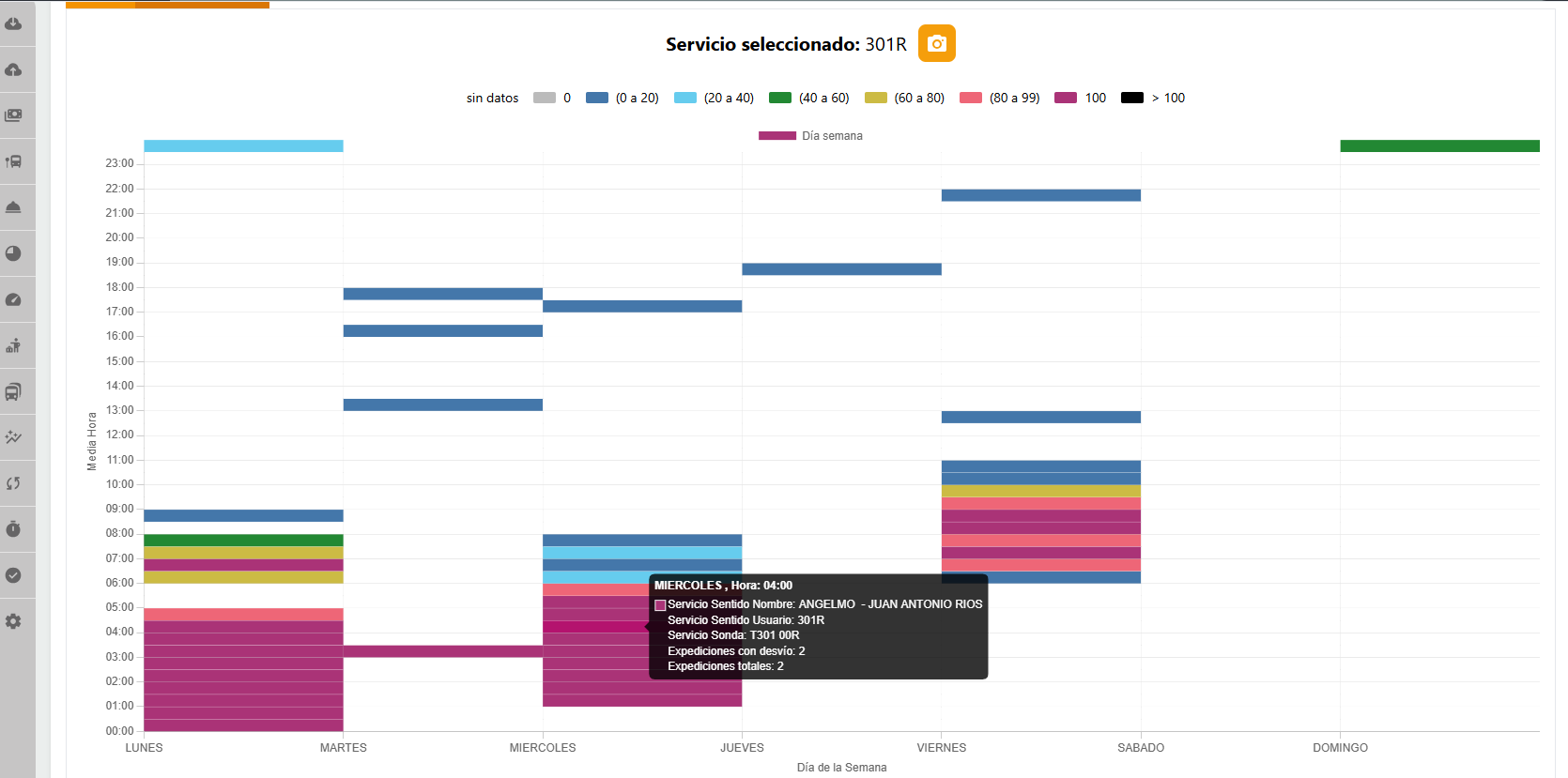

- Día de la semana: muestra un rango agregado de porcentaje de desvíos que el servicio posee en cada media hora de cada día de la semana.
En ambos casos, al posicionar el mouse sobre una celda de la matriz, se puede visualizar el detalle de la información del servicio de esa media hora.

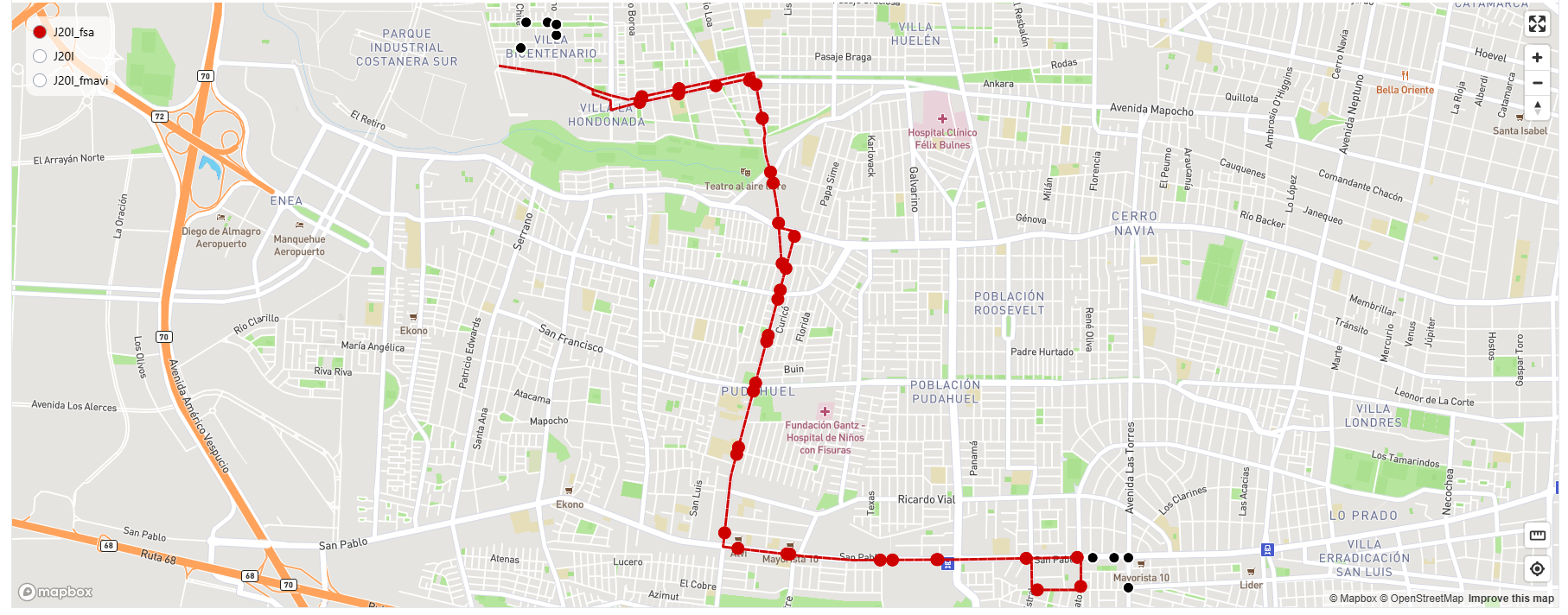

Es posible seleccionar una celda específica para poder visualizar en un mapa los GPS involucrados en el desvío, junto a todos los trazados variantes del servicio-sentido. Para ello, se debe clic en una celda de la gráfica Día/Media Hora o Día Semana/Media Hora, y se despliega un mapa en la parte inferior de la ventana, donde se muestran los trazados involucrados y los datos GPS que conforman los desvíos (puntos de color negro). En la esquina superior izquierda del mapa se muestran todas las variantes del servicio-sentido, las cuales pueden seleccionarse de forma individual o conjunta. Se preselecciona automáticamente el trazado de la variante que corresponda a esa media hora. Los trazados tienen colores predefinidos, y los círculos del mismo color sobre cada trazado representan los paraderos correspondientes. Además, los puntos en color negro indican los pulsos GPS considerados fuera de ruta.

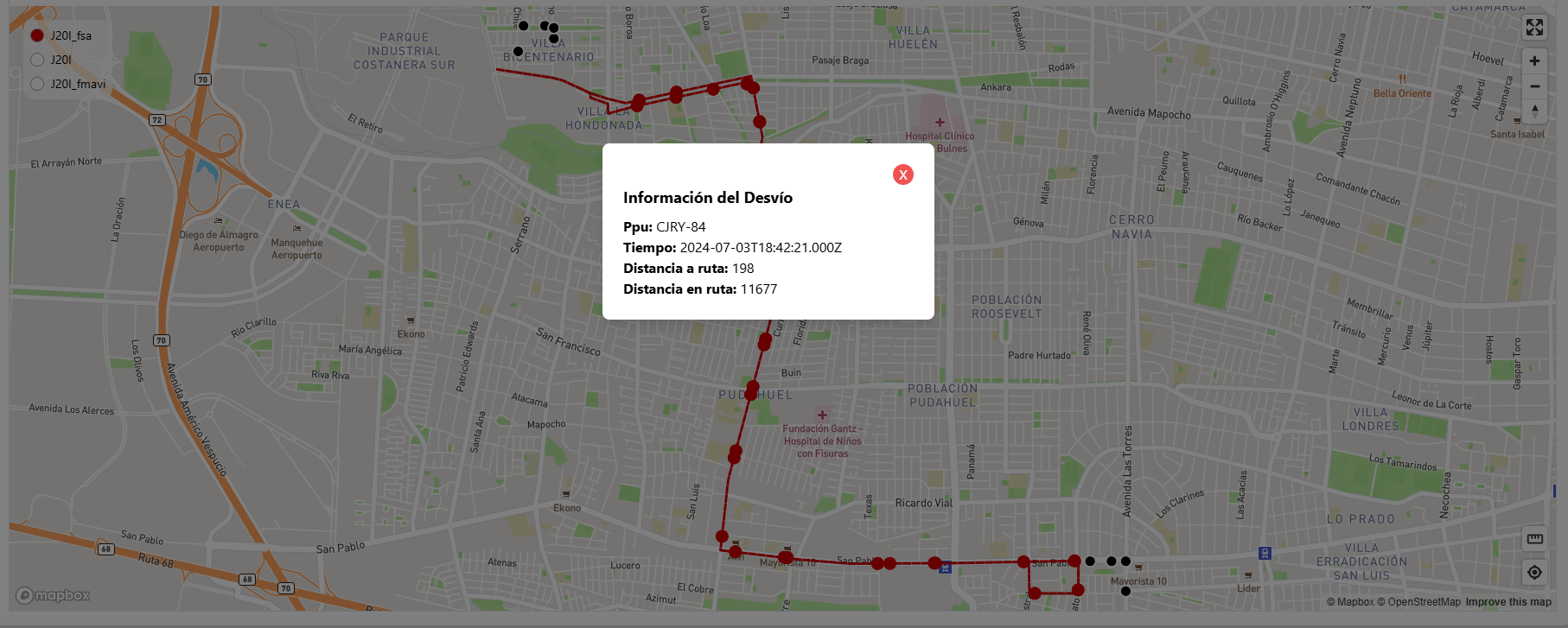

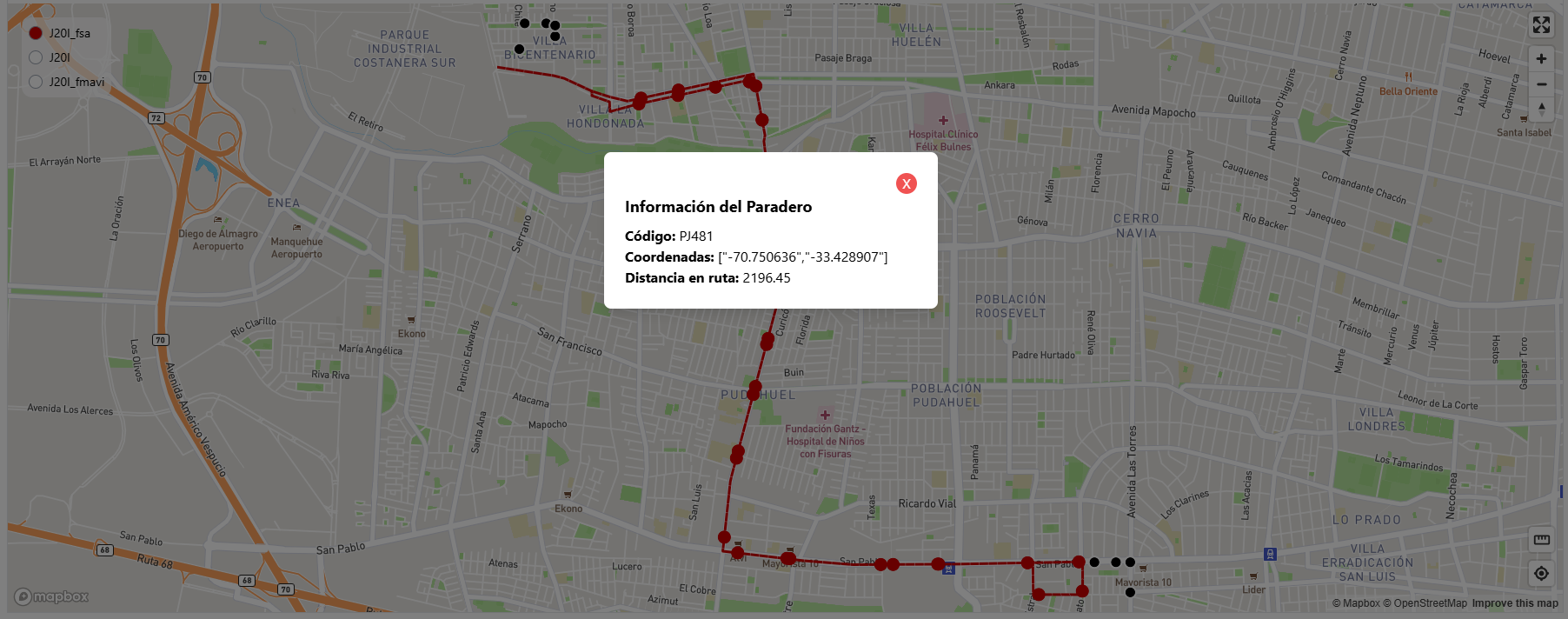

Finalmente, al hacer clic en un paradero o en un punto GPS, se despliega una ventana con información más detallada.
